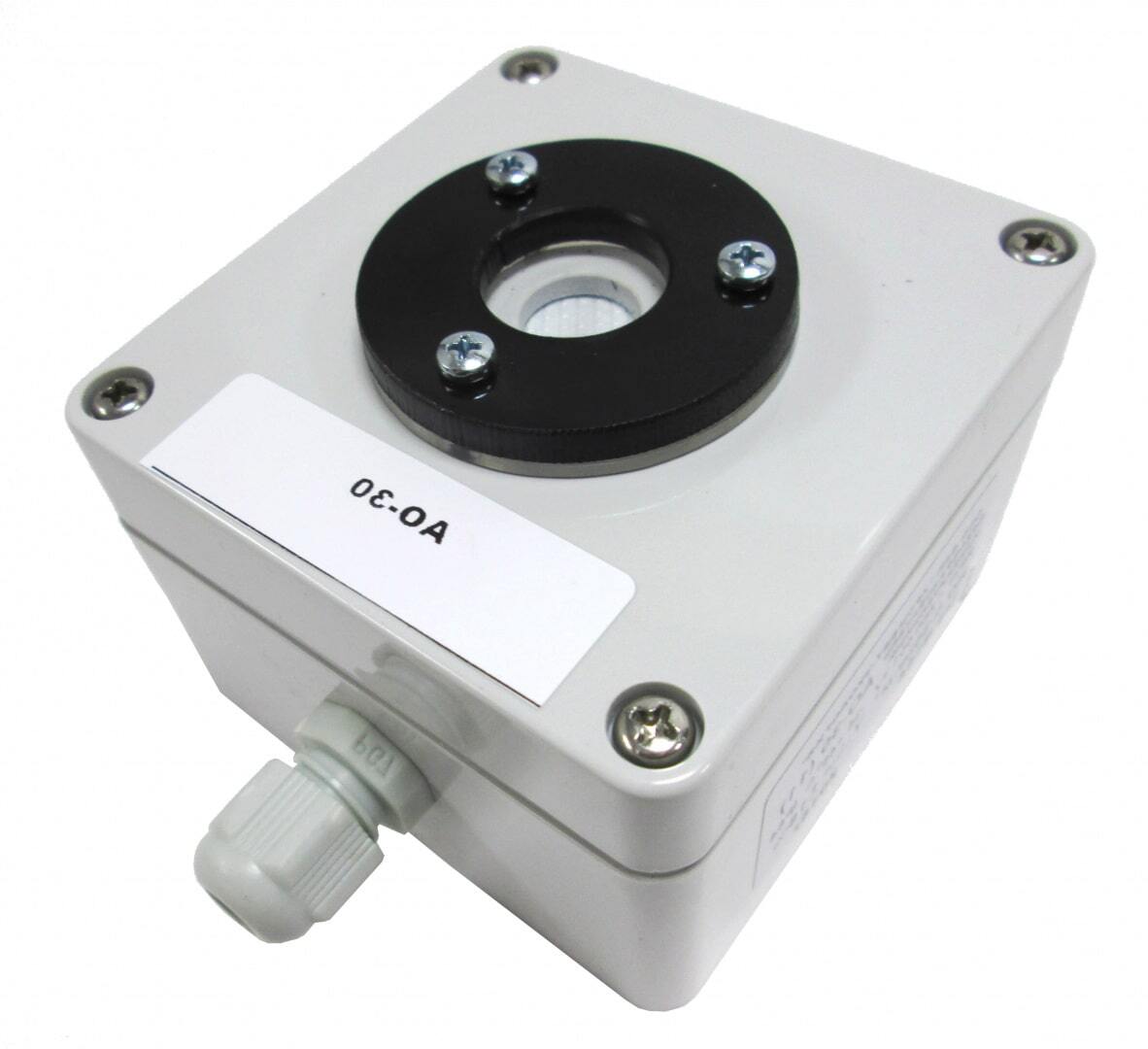

АО-30 преобразователь измерительный (датчик) оксида азота электрохимический для ЭССА-NO

Серийно производимый электрохимический измерительный преобразователь (ИП) АО-30, имеющий чертёжный номер ЯРКГ.2.840.001-13, предназначен для преобразования массовой концентрации содержания оксида азота в величину электрического сигнала постоянного тока, прямо пропорциональную содержанию NO в воздухе исследуемой территории рабочей области.

Завод-изготовитель гарантирует соответствие измерительных преобразователей окиси азота серии АО-30 требованиям ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 при полном соблюдении конечным пользователем условий транспортирования, хранения и рабочей эксплуатации.

Допускается проведение государственной поверки отдельных измерительных преобразователей оксида азота АО30 (согласно методики поверки) из состава стационарных газоанализаторов ЭССА-NO, внесённых в Государственный реестр средств измерений РФ.

Электрохимический датчик серии АО-30 является измерительным элементом из состава газоанализатора монооксида азота ЭССА-NO/N (исп. БС/(Н)/(Р)).

Область применения

Выносной измерительный преобразователь оксида азота АО-30 (ЯРКГ2.840.001-13) необходим при замене электрохимического блока датчика на NO в следующих случаях:
- горит светодиод «НС» канала окиси азота NO на вторичном блоке сигнализации (БС);
- при градуировке измеряемого канала монооксида азота газоанализатора не выставляются необходимые значения выходного тока (4 - 20) мА.

Принцип действия

В принципе работы ИП АО-30 заложен электрохимический метод детектирования (определения), основанный на реакции монооксида азота NO со специальным электролитом, протекающей в электрохимическом детекторе NO-A1.
Измерительный преобразователь вырабатывает электрический сигнал постоянного тока, прямо пропорциональный концентрации NO в воздухе контролируемой среды. Полученный сигнал передаётся по экранированному двужильному кабелю на блок сигнализации.

Габариты и установочные размеры

1 - винты крепления съёмной крышки; 2 - съёмная крышка; 3 - монтажная плата; 4 - клеммник для подключения измерительного кабеля; 5 - резистор установки «нуля»; 6 - резистор установки чувствительности; 7 - монтажные отверстия (диаметр 4,5 мм); 8 - электрохимический сенсор NO-A1 (Alphasense).

Преобразователь устанавливается на заземлённых или изолированных от земли конструкциях, не находящихся под напряжением.

Рабочее положение ИП АО-30 - любое. Измерительный преобразователь предназначен для настенного монтажа. С этой целью на задней стенке корпуса размещены четыре отверстия под крепление.
