Применяется для анализа и контроля массовых концентраций паров токсичных и горючих веществ, объёмной доли углекислого газа (CO2) и кислорода (O2) в воздухе рабочей зоны и технологических газах, а также для поиска мест утечек различных вредных газов в режиме течеискателя.

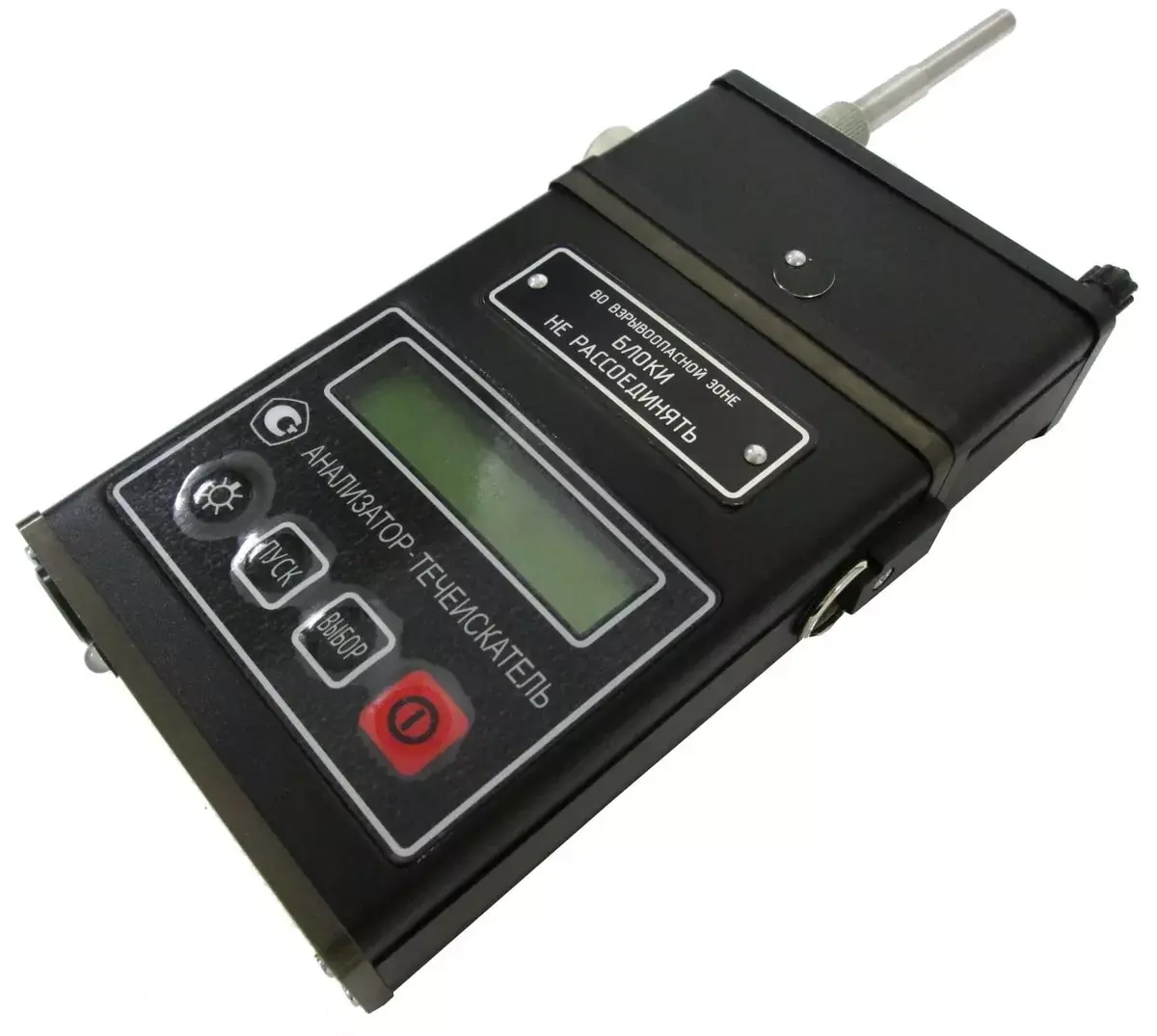

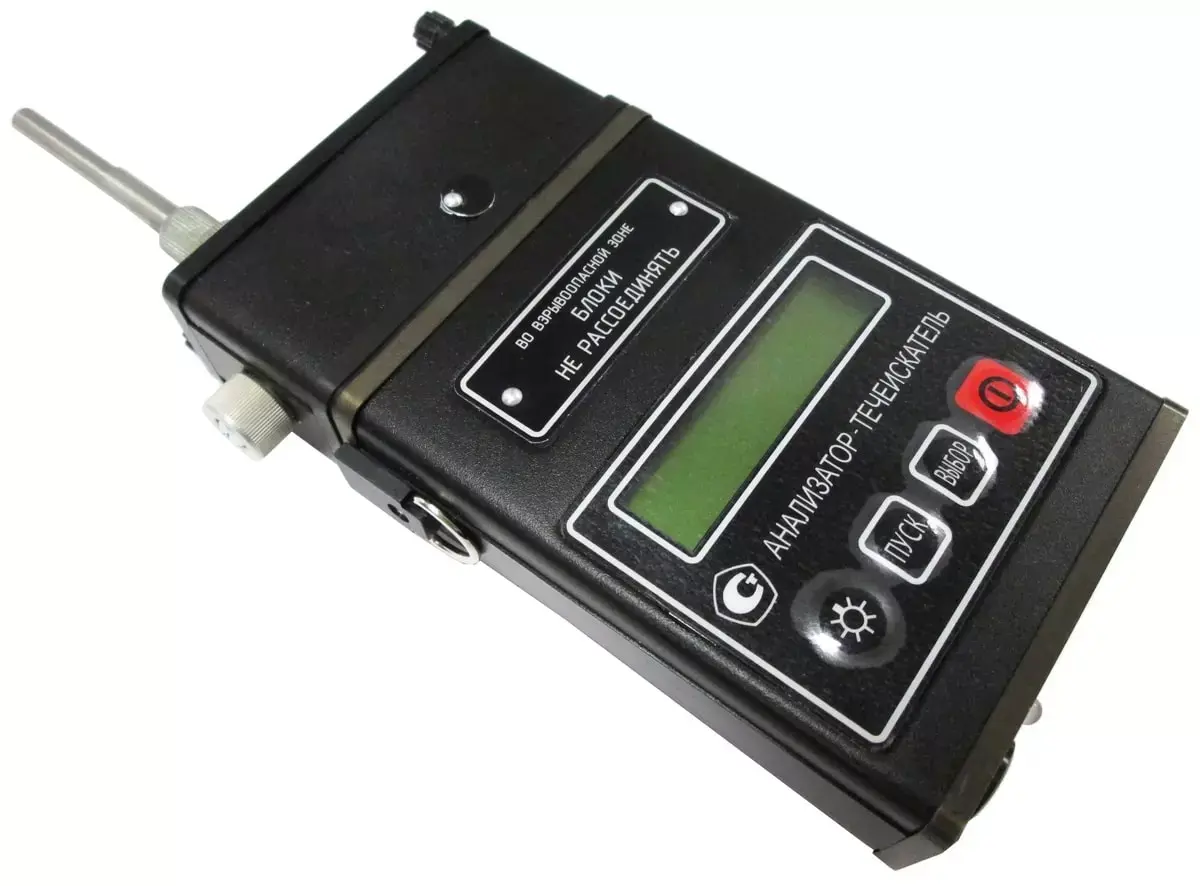

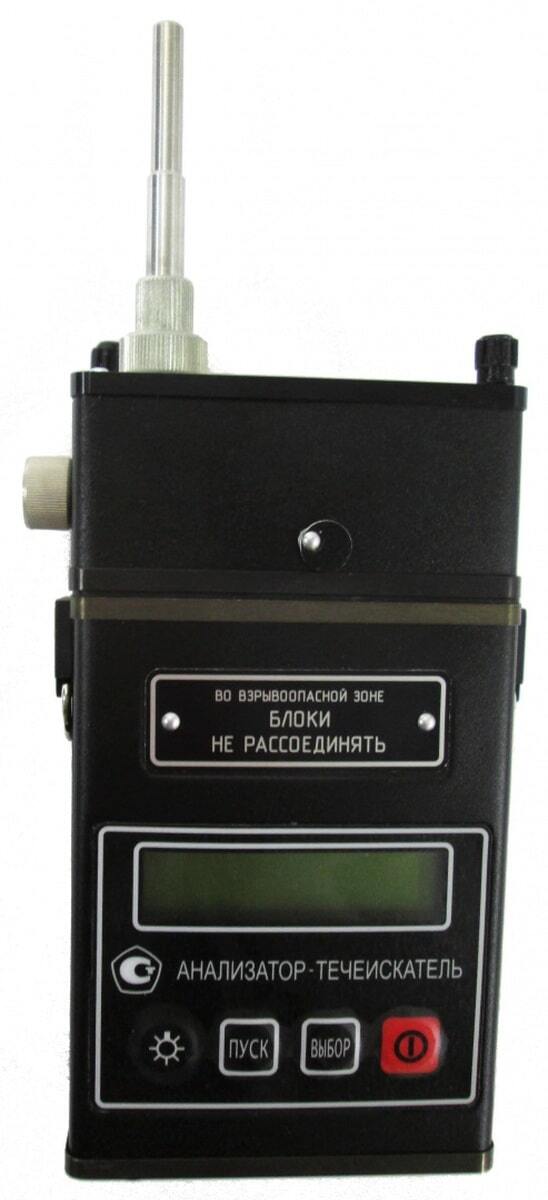

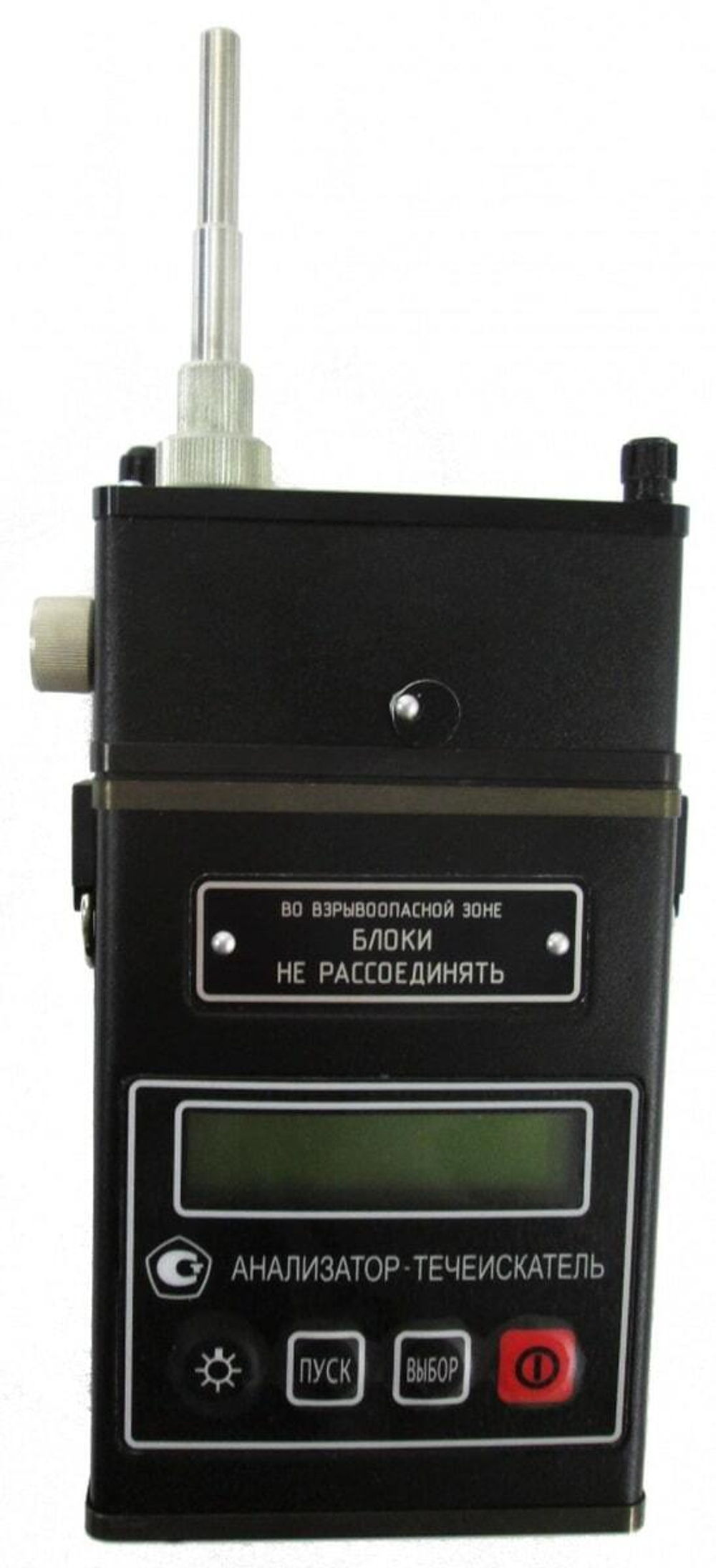

Газоанализатор является многокомпонентным, взрывозащищённым, портативным, малогабаритным, восстанавливаемым промышленным прибором периодического действия с автономным питанием, имеющий функцию течеискателя и сменные блоки датчиков.
В режиме течеискателя прибор может использоваться только со сменным блоком ФИД (фотоионизационным детектором).

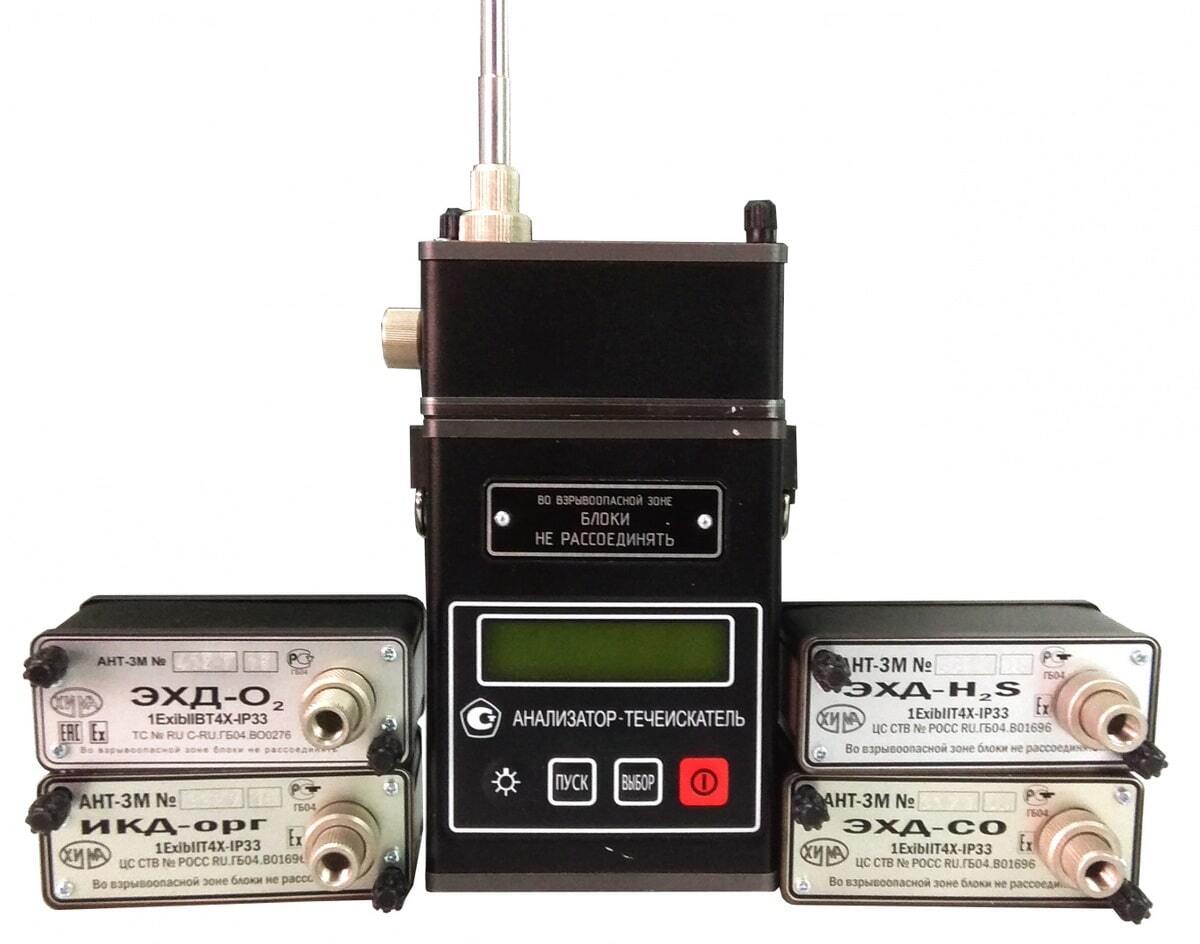

Конструктивно анализатор имеет два блока:
1. измерительный блок;

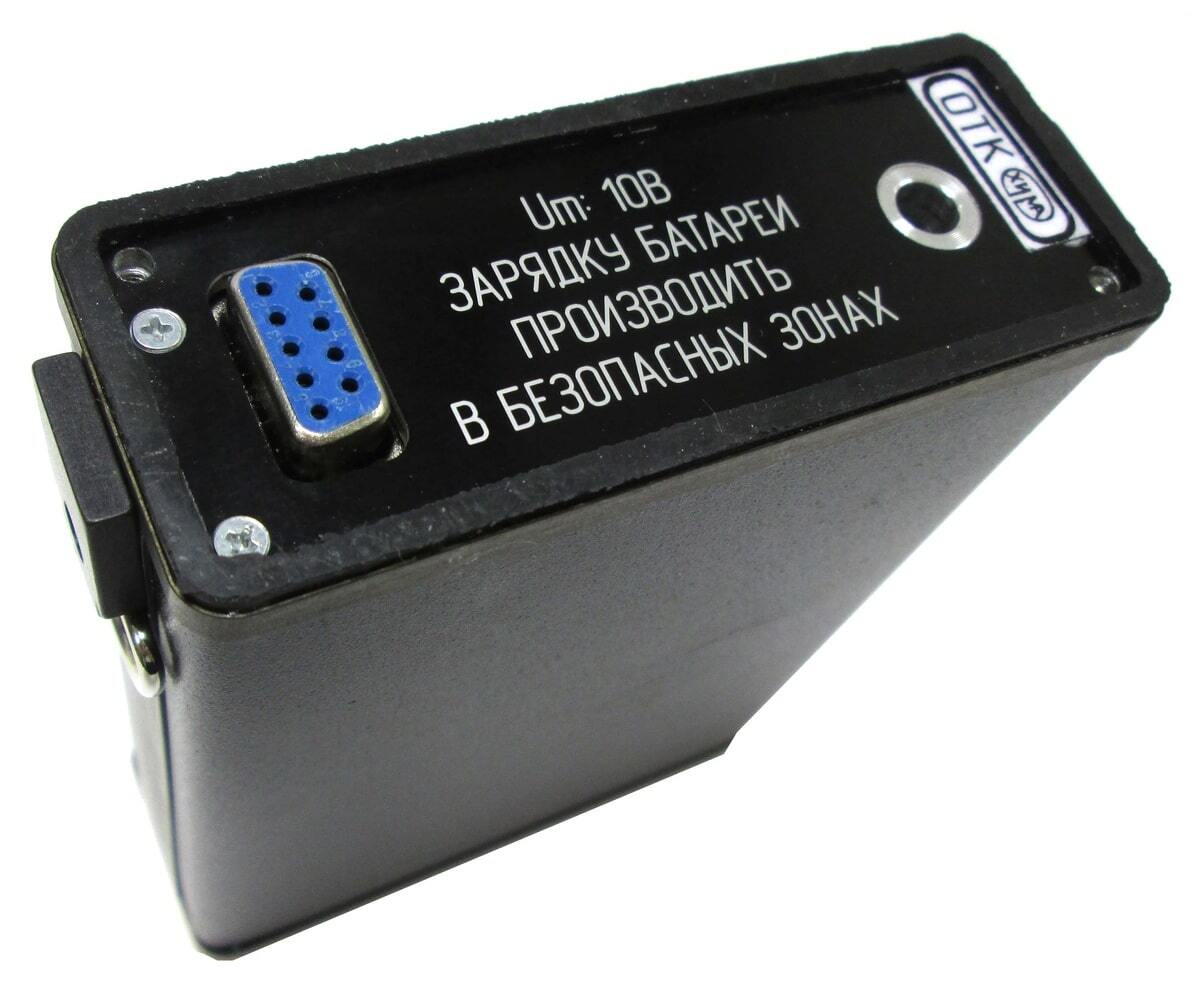

2. блок обработки информации (ОИ).

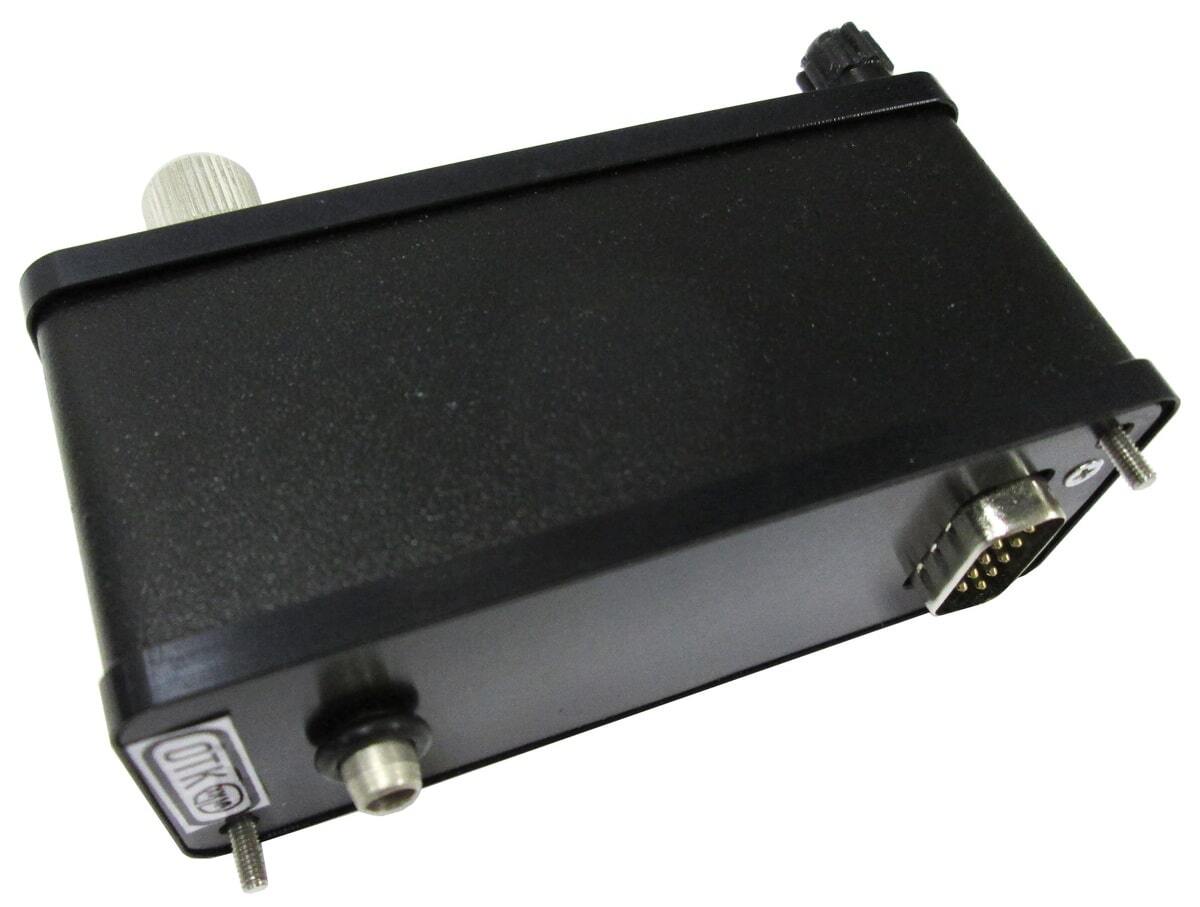

В качестве измерительного блока используются следующие блоки датчиков:
- в базовой конфигурации – фотоионизационный детектор (блок ФИД) с энергией ионизации 10,6 эВ;
- сменный фотоионизационный блок детекторов с энергией ионизации 9,8 эВ (блок ФИД-1);
- сменный инфракрасный датчик (блок ИКД);
- сменный электрохимический датчик (блок ЭХД).
Количество сменных измерительных блоков: ФИД – 1 шт.; ФИД-1 – 1 шт.; ЭХД – 9 шт.; ИКД – 2 шт.
Принцип действия приборы основан на работе встроенного в газоанализатор датчика:
- фотоионизационный (блоки ФИД и ФИД-1);
- электрохимический (блок ЭХД);
- инфракрасный (блок ИКД).
Преимущество газоанализатора перед другими, использующие ФИД-датчик:

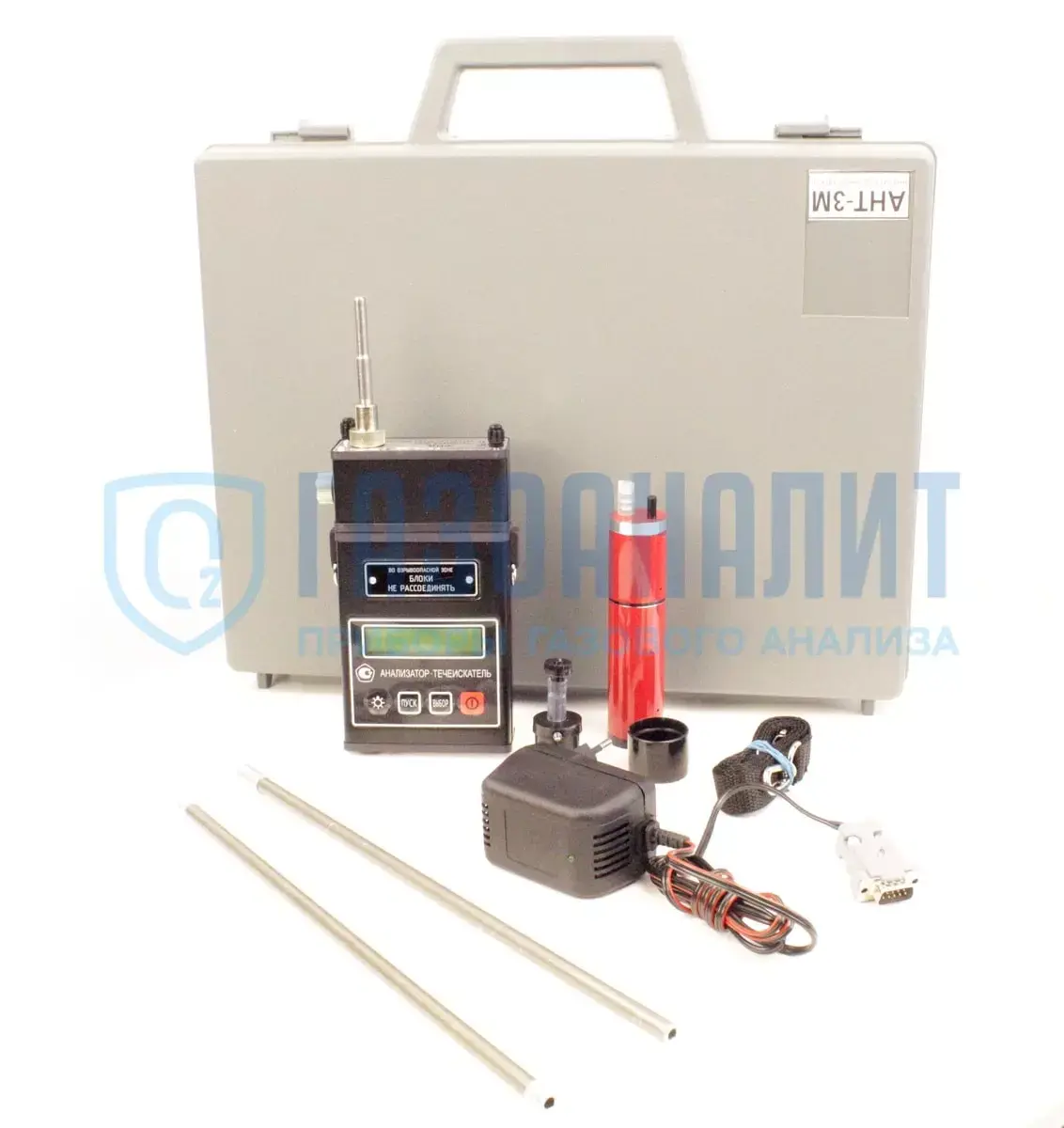

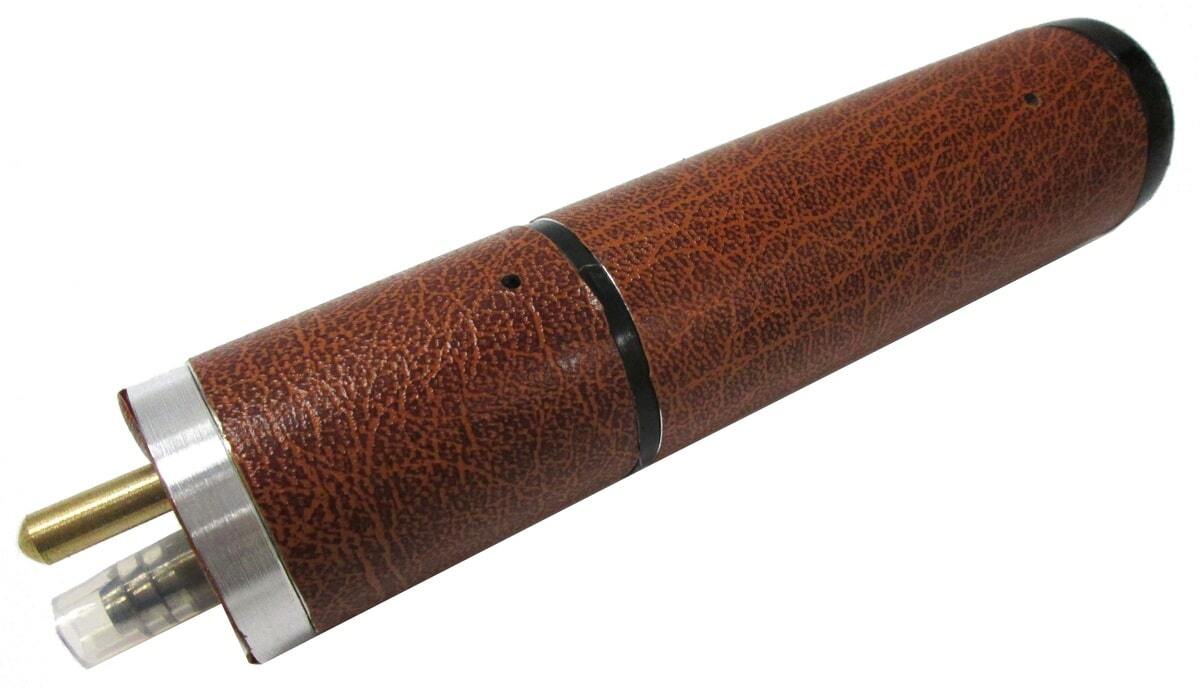

Газоанализатор оснащён устройством поверочным (УП) для контроля метрологических характеристик в процессе эксплуатации, то есть уменьшается степень риска для работников.
Газоанализатор АНТ-3М внесён в Государственный реестр средств измерений и поставляется Заказчику с обязательной заводской поверкой. Поверка входит в стоимость оборудования.
Межповерочный интервал - 12 месяцев.
Области применения:
• автозаправки и другие промышленные помещения, где требуется контроль загазованности;
• автостоянки, закрытые паркинги, гаражи;
• склады ГСМ;
• производство, применение, транспортирование и хранение химических веществ;
• установки по переработке, хранению нефти, газа;
• при различных работах в производственных помещениях, которые оборудованы газогорелочными устройствами (промышленные котельные, топочные и т.д.);
• промышленные объекты энергетической, металлургической, газовой, фармацевтической, химической, пищевой, нефтехимической промышленности, а также в коммунальном хозяйстве и животноводстве;
• объекты газоснабжения и газопотребления;
• буровые, добывающие нефтяные платформы;
• топливно-энергетический комплекс: ГРЭС, ТЭЦ;
• холодильные установки, предприятия хранения аммиака;
• компрессорные станции магистральных газо- нефтепроводов;
• резервуарные, наливные эстакады, портовые терминалы;
• другие объекты, где необходимо измерять токсичные и взрывоопасные газы.
Массовая концентрация веществ, измеряемая базовой конфигурацией газоанализатора
| Определяемые вещества | Диапазон измерения , мг/м3 |
|---|---|
| Датчик ФИД | |
| Аммиак | 10 - 150 |
| Ацетон | 100 - 1000 |
| Бензин | 50 - 2000 |
| Бензин-нефрас | 50 - 2000 |
| Бензол | 2,5 - 60 |
| Бутанол | 5 - 150 |
| Бутилацетат | 100 - 400 |
| Винилхлорид | 5 - 150 |
| Диметилформамид | 5 - 100 |
| Изобутилен | 30 - 300 |
| Керосин | 50 - 2000 |
| Ксилол | 25 - 300 |
| Метилтретичный-бутиловый эфир | 50 - 600 |
| Метилэтилкетон | 100 - 400 |
| Оксид азота | 5 - 50 |
| Пропан-бутан | 150 - 2000 |
| Пропанол | 5 - 150 |
| Пропилен | 50 - 500 |
| Сероводород | 20 -200 |
| Скипидар | 150 - 1000 |
| Стирол | 2,5 - 80 |
| Тетрахлорэтилен | 5 - 50 |
| Толуол | 25 - 300 |
| Трихлорэтилен | 5 - 50 |
| Уайт-спирит | 50 - 2000 |
| Углеводороды алифатические (С4-С10) | 50 - 2000 |
| Фенол | 0,15 - 2,0 |
| Циклогексан | 10 - 600 |
| Циклогексанон | 5 - 60 |
| Этанол | 500 - 2000 |
| Этилацетат | 25 - 400 |
| Этилбензол | 25 - 300 |
| Этилен | 100 - 500 |
| Этилцеллозольв | 10 - 400 |
|
Датчик ФИД-1 |
|
| Углеводороды алифатические (С4-С10) изм. высоких концентраций | 2000 – 12000 |
|
Датчик ЭХД |
|
| Формальдегид | 0,25 - 5,0 |
| Хлор | 0,5 - 10 |
| Сероводород | 5 - 30 |
| Хлорид водорода | 2,5 - 50 |
| Оксид углерода | 10 - 100 |
| Кислород (%) | 5 - 30 |
| Диоксид серы | 5 - 50 |
| Диоксид азота | 1 - 10 |
| Метанол | 5 - 50 |
| Озон | 0,1 - 10 |
|
Датчик ИКД |
|
| Метан | 0 - 13000 |
| Этан | 0 - 13000 |
| Пропан | 0 - 13000 |
| Диоксид углерода (% объемн.) | 0 - 4 |
