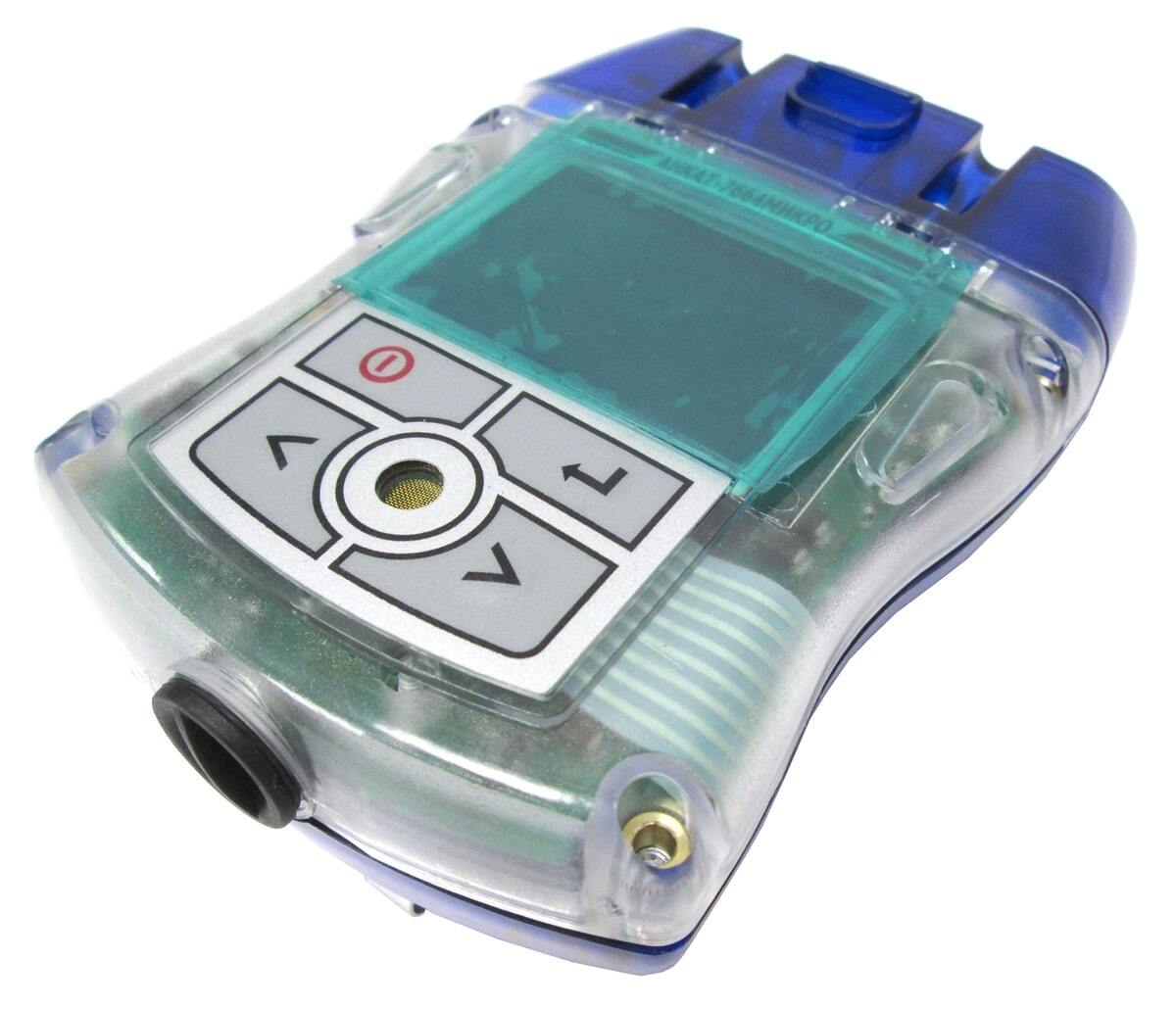

Переносной взрывозащищенный газоанализатор серии АНКАТ-7664Микро внесён в государственный реестр средств измерений Российской Федерации и поставляется строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.
Преимущества и основные достоинства:
- надёжная и высокая степень защиты от пыли и влаги IP68;- высокопрочный корпус, выдерживающий падение на бетонный пол с высоты 1 метр;
- соответствует отраслевому регламенту ПАО "Транснефть": «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов»;
- взрывобезопасное исполнение;
- наличие световой и звуковой сигнализации;
- энергонезависимая память с возможностью передачи на ПК;
- внутренняя вибросигнализация для рабочих зон с высоким уровнем шума;
- архив из 500 последних измеренных значений содержания определяемого вещества по каждому каналу измерения;
- возможность калибровки (градуировки) по пропану;
- наличие моделей с инфракрасным (оптическим) измерительным каналом;
- возможность одновременного контроля от одного до четырёх веществ (максимум);
- цветной AMOLED-дисплей;
- хранение информации за 2 месяца при интервале записи 1 минута и 2 года при интервале записи 1 час;
- установка сенсоров (чувствительных элементов) на разъёмах;
- время работы без калибровки – 6 месяцев;
- съёмный побудитель расхода (микрокомпрессор);
- широкий температурный диапазон;
- подсчёт средневзвешенного значения концентрации по каждому каналу;
- выход mini USB;
- зарядка прибора через mini USB-порт;
- одобрение Морским (РМРС) и Речным (РРР) регистрами судоходства или Российским Классификационным Обществом (РКО);
- малые габаритные размеры и масса.
Области применения
- объекты ТЭК;- нефтеперерабатывающие заводы (НПЗ);
- предприятия по транспортировке нефти и газа, цисцерны;
- морской и речной транспорт (РРР, РМРС), трюмы;

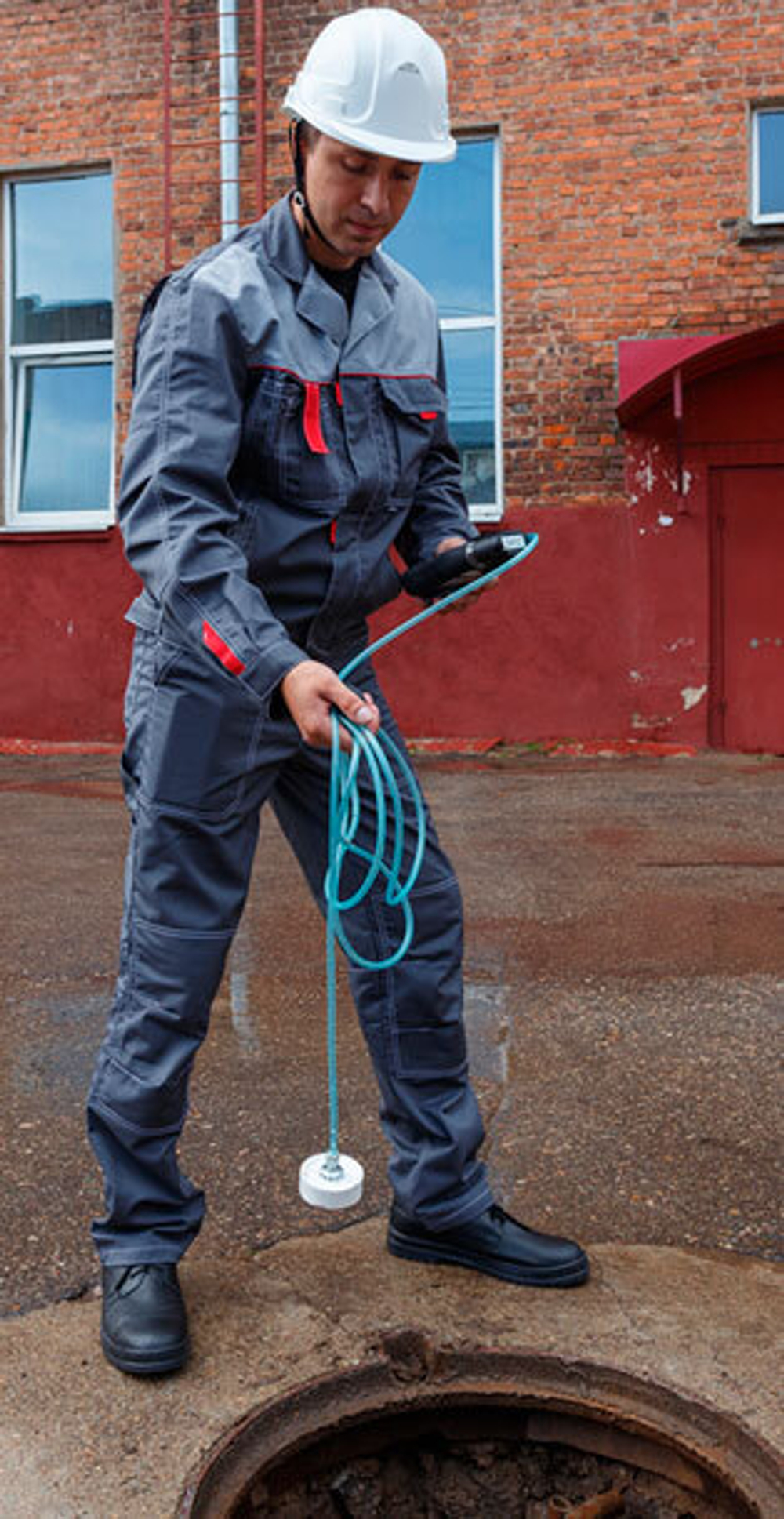

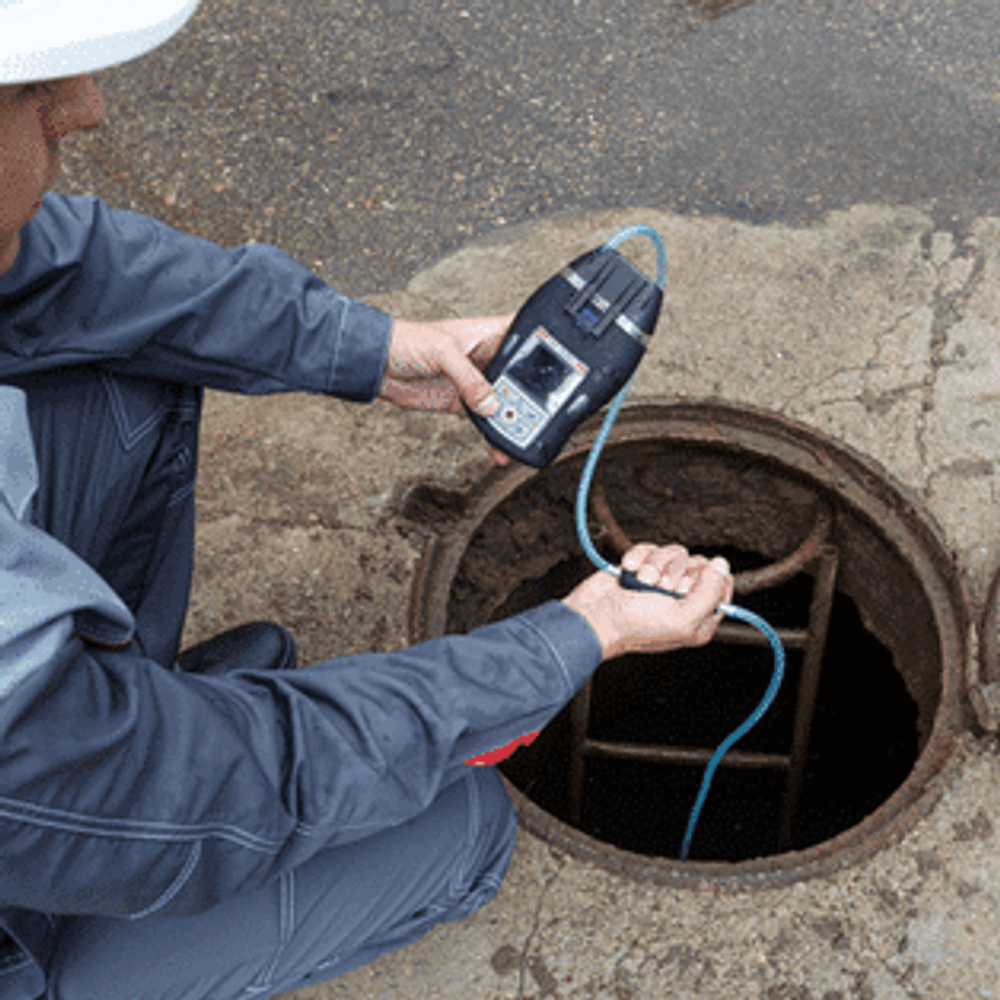

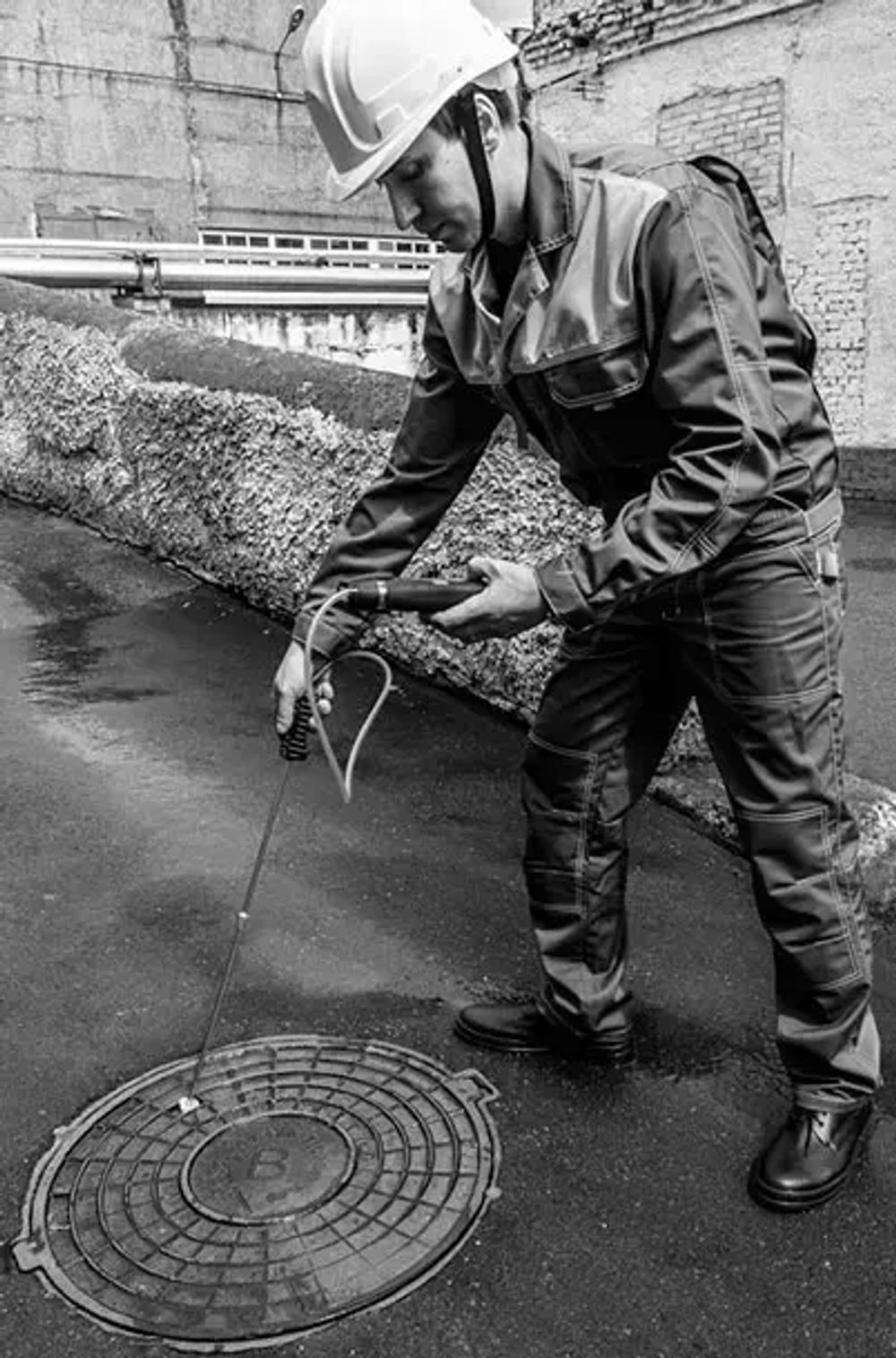

- водоканалы (колодцы);
- объекты ЖКХ, административные, жилые помещения;
- агрокомплексы;
- службы природоохраны, экологии и охраны труда;
- промышленные предприятия, где необходим периодический контроль содержания токсичных газов, взрывоопасных паров, дефицита кислорода в воздухе рабочей зоны разнообразных производств.
Тип газоанализатора - переносной (персональный, индивидуальный, портативный).
Способ отбора пробы – диффузионный (без насоса по умолчанию) либо принудительный.
Принудительный забор пробы осуществляется при помощи меха резинового и трубки ПВХ или побудителя расхода (поставляются по заказу).
По устойчивости воздействия климатики все газоанализаторы АНКАТ-7664Микро, соответствующие требованиям Правил Российского морского регистра судоходства (РМРС) и Российского речного регистра (РРР) или Российского Классификационного Общества (РКО) (новое наименование), соответствуют климатическому исполнению М1.1 по ГОСТ 15150-69. Необходимость производства приборов АНКАТ под наблюдением РРР и РМРС должна оговариваться при заявке потребителя.
Функции газоанализатора серии АНКАТ-7664Микро
- цифровая индикация показаний содержания всех измеряемых веществ на цифровом табло;- обмен данными с ПК по интерфейсу USB;
- выдача свето-, звуко- и вибросигнализации при достижении порогов срабатывания «порог1» и «порог2» по каждому каналу измерения;
- подсчёт среднесменного значения концентрации по каждому из определяемых газов (кроме каналов О2, СН4, С3Н8, ΣСН) от момента последнего включения прибора;
- цифровая индикация показаний установленных порогов по выбранному измерительному каналу;
- сохранение в энергонезависимой памяти архива из 500 последних измеренных значений содержания измеряемого вещества по каждому каналу измерения.
Методы и принципы измерения
|
Принцип измерения (наименование канала) |
Измеряемые газы |
|
Термохимический (сенсор ТХД) |
|
|
Электрохимический (ячейка ЭХД) |
О2, Сl2, CО, H2S, HСl, NH3, SО2, NО2 |
|
Оптико-абсорбционный (инфракрасный сенсор ИКД) |
СО2, ΣСН, СН4, С3Н8 |
|
Фотоионизационный (датчик ФИД) |
ПДК углеводородов CxHy нефти и различных нефтепродуктов (бензин, дизельное топливо, керосин) (список газов по ФИД-каналу) |
Модификации взрывозащищённого газоанализатора АНКАТ-7664Микро
|
Модификации |
Каналы измерения и вещества |
||||
|
Кол-во газов |
ТХД |
ЭХД |
ИКД |
ФИД |
|
|
АНКАТ-7664 Микро ИБЯЛ.413411.053 |
4 |
Ex |
O2, CO, H2S** |
- |
- |
|
АНКАТ-7664 Микро-01 ИБЯЛ.413411.053-01 |
3 |
Ex |
O2, CO** |
- |
- |
|
АНКАТ-7664 Микро-02 ИБЯЛ.413411.053-02 |
2 |
- |
O2, H2S** |
- |
- |
|
АНКАТ-7664 Микро-03 ИБЯЛ.413411.053-03 |
2 |
Ex |
H2S** |
- |
- |
|
АНКАТ-7664 Микро-04 ИБЯЛ.413411.053-04 |
2 |
Ex |
O2 |
- |
- |
|
АНКАТ-7664 Микро-05 ИБЯЛ.413411.053-05 |
2 |
Ex |
1 по заказу |
- |
- |
|
АНКАТ-7664 Микро-06 ИБЯЛ.413411.053-06 |
4 |
- |
4 по заказу |
- |
- |
|
АНКАТ-7664 Микро-07 ИБЯЛ.413411.053-07 |
3 |
- |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-08 ИБЯЛ.413411.053-08 |
2 |
- |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-09 ИБЯЛ.413411.053-09 |
3 |
- |
CO**, SO2, NO2 |
- |
- |
|
АНКАТ-7664 Микро-10 ИБЯЛ.413411.053-10 |
1 |
- |
- |
CO2 |
- |
|
АНКАТ-7664 Микро-11 ИБЯЛ.413411.053-11 |
3 |
- |
O2 |
CO2, CH4 |
- |
|
АНКАТ-7664 Микро-12 ИБЯЛ.413411.053-12 |
1 |
- |
- |
ΣCH |
- |
|
АНКАТ-7664 Микро-13 ИБЯЛ.413411.053-13 |
1 |
- |
- |
C3H8 |
- |
|
АНКАТ-7664 Микро-14 ИБЯЛ.413411.053-14 |
1 |
- |
- |
СН4 |
- |
|
АНКАТ-7664 Микро-15 ИБЯЛ.413411.053-15 |
2 |
- |
1 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-16 ИБЯЛ.413411.053-16 |
3 |
- |
2 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-17 ИБЯЛ.413411.053-17 |
4 |
Ex |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-18 ИБЯЛ.413411.053-18 |
3 |
Ex |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-20 ИБЯЛ.413411.053-20 |
4 |
Ex |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-21 ИБЯЛ.413411.053-21 |
3 |
Ex |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-22 ИБЯЛ.413411.053-20 |
2 |
Ex |
1 по заказу |
- |
- |
|
АНКАТ-7664 Микро-23 ИБЯЛ.413411.053-23 |
4 |
- |
4 по заказу |
- |
- |
|
АНКАТ-7664 Микро-24 ИБЯЛ.413411.053-24 |
3 |
- |
3 по заказу |
- |
- |
|
АНКАТ-7664 Микро-25 ИБЯЛ.413411.053-25 |
2 |
- |
2 по заказу |
- |
- |
|
АНКАТ-7664 Микро-26 ИБЯЛ.413411.053-26 |
4 |
- |
2 по заказу, О2* |
1 по заказу |
- |
|
АНКАТ-7664 Микро-27 ИБЯЛ.413411.053-27 |
3 |
- |
2 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-28 ИБЯЛ.413411.053-28 |
2 |
- |
1 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-29 ИБЯЛ.413411.053-29 |
1 |
- |
- |
1 по заказу |
- |
|
АНКАТ-7664 Микро-30 ИБЯЛ.413411.053-30 |
4 |
Ex |
1 по заказу, О2 |
1 по заказу |
- |
|
АНКАТ-7664 Микро-31 ИБЯЛ.413411.053-31 |
3 |
Ex |
1 по заказу |
1 по заказу |
- |
|
АНКАТ-7664 Микро-32 ИБЯЛ.413411.053-32 |
2 |
Ex |
- |
1 по заказу |
- |
|
АНКАТ-7664 Микро-33 ИБЯЛ.413411.053-33 |
4 |
- |
1 по заказу, О2 |
2 по заказу |
- |
|
АНКАТ-7664 Микро-34 ИБЯЛ.413411.053-34 |
3 |
- |
1 по заказу |
2 по заказу |
- |
|
АНКАТ-7664 Микро-35 ИБЯЛ.413411.053-35 |
2 |
- |
- |
2 по заказу |
- |
|
АНКАТ-7664 Микро-36 ИБЯЛ.413411.053-36 |
4 |
- |
2 по заказу, О2 |
- |
1 |
|
АНКАТ-7664 Микро-37 ИБЯЛ.413411.053-37 |
3 |
- |
2 по заказу |
- |
1 |
|
АНКАТ-7664 Микро-38 ИБЯЛ.413411.053-38 |
2 |
- |
1 по заказу |
- |
1 |
|
АНКАТ-7664 Микро-39 ИБЯЛ.413411.053-39 |
4 |
Ex |
1 по заказу, О2 |
- |
1 |
|
АНКАТ-7664 Микро-40 ИБЯЛ.413411.053-40 |
3 |
Ex |
1 по заказу |
- |
1 |
|
АНКАТ-7664 Микро-41 ИБЯЛ.413411.053-41 |
2 |
Ex |
- |
- |
1 |
|
АНКАТ-7664 Микро-42 ИБЯЛ.413411.053-42 |
4 |
- |
1 по заказу, О2 |
1 по заказу |
1 |
|
АНКАТ-7664 Микро-43 ИБЯЛ.413411.053-43 |
3 |
- |
1 по заказу |
1 по заказу |
1 |
|
АНКАТ-7664 Микро-44 ИБЯЛ.413411.053-44 |
2 |
- |
- |
1 по заказу |
1 |
|
АНКАТ-7664 Микро-45 ИБЯЛ.413411.053-45 |
1 |
- |
- |
- |
1 |
- Газоанализаторы с каналом ΣCH имеют сигнализацию о наличии в газовоздушной среде метана (СН4), гексана (С6Н14), пропана (С3Н8), этана (С2Н6), бутана (С4Н10), пентана (С5Н12), их изомеров и комбинаций смесей.
- Канал с ЭХД (электрохимической ячейкой) – любой из компонентов: О2, Cl2, HCl, CO, H2S, NО2, SО2 и NH3.
- При измерении концентрации кислорода (O2) «порог 2» может быть установлен как на повышение (избыток), так и на понижение (дифицит) (выбирается пользователем).
- При наличии в анализируемой среде сероводорода допустимо ложное срабатывание по каналу аммиака (NH3).
- Оптический канал (ИКД) – любое из измеряемых веществ: СН4, С3Н8, ΣСН, СО2.
- Диапазон измерений по каналам СО2, СО и H2S (если они необходимы) указывается при заказе газоанализаторов.
- Канал с ФИД – измерительный тракт контроля массовой концентрации вредных веществ, в том числе ПДК паров углеводородов нефти и различных нефтепродуктов.
Важно при заказе:
* - (2+О2) и (1+О2) – один из двух или трёх ячеек с ЭХД - измерительный канал О2;
** - диапазон измерений по измерительным каналам: СО (0–200) мг/м3, H2S (0–40) мг/м3.
Метрологические характеристики и пороги срабатывания
|
Вещество |
Диапазон измерений (показаний) |
Пределы допускаемой осн. абсолютной погрешности измерения (диапазон, в котором она нормируется) |
Порог 1 и 2 (диапазон регулировки порогов) |
|
Ех |
0-50 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
7 и 12 % НКПР |
|
СН4 |
0-99 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
7 и 12 % НКПР |
|
0-4,4 % об. д. (0 - 100 % об. д) |
± 0,22 % об. д. (во всем диапазоне) |
||
|
С3Н8 |
0-0,85 % об. д. (0-1,7 % об. д.) |
± 0,05 % об. д. (во всем диапазоне) |
8 и 14 % НКПР |
|
0-50 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
||
|
ΣСН |
0-99 % НКПР (0-99 % НКПР) |
± 5 % НКПР (во всем диапазоне) |
7 и 12 %НКПР |
|
О2 |
0-30 % об. д. (0 - 45 % об. д.) |
± 0,9 % об. д. (во всем диапазоне) |
23,0 и 19,0 % об. д. |
|
CO |
0-50 мг/м3 (0-99 мг/м3) |
± 5 мг/м3 (0-20 мг/м3) |
20 и 40 мг/м3 |
|
± (5+0,25*(Свх-20)) мг/м3 (20-50 мг/м3) |
|||
|
0-200 мг/м3 (0-300 мг/м3) |
± 5 мг/м3 (0-20 мг/м3) |
20 и 50 мг/м3 |
|
|
± (5+0,25*(Свх-20)) мг/м3 (20-200 мг/м3) |
|||
|
СО2 |
0-2,0 об. д. (0-5,0 % об. д.) |
± 0,1 % об.д. (во всем диапазоне) |
0,9 и 1,5 % об. д. |
|
0-5,0 % об. д. (0-7,0 % об. д.) |
± 0,25 % об.д. (во всем диапазоне) |
||
|
0-10,0 % об. д. (0-20,0 % об. д.) |
± 0,5 % об.д. (во всем диапазоне) |
||
|
SO2 |
0-20 мг/м3 (0-40 мг/м3) |
± 2,5 мг/м3 (0-10 мг/м3) |
10 и 20 мг/м3 |
|
± (2,5+0,25*(Свх-10)) мг/м3 (10-20 мг/м3) |
|||
|
H2S |
0-20 мг/м3 (0-50 мг/м3) |
± 0,7 мг/м3 (0-3 мг/м3) |
3 и 10 мг/м3 |
|
± (0,7+0,25*(Свх-3)) мг/м3 (3-20 мг/м3) |
|||
|
0-40 мг/м3 (0-99 мг/м3) |
± 2,5 мг/м3 (0-10 мг/м3) |
10 и 25 мг/м3 |
|
|
± (2,5+0,25*(Свх-10)) мг/м3 (10-40 мг/м3) |
|||
|
NO2 |
0-10 мг/м3 (0-20 мг/м3) |
± 0,5 мг/м3 (0-2 мг/м3) |
2 и 10 мг/м3 |
|
± (0,5+0,25*(Свх-2)) мг/м3 (2-10 мг/м3) |
|||
|
NH3 |
0-150 мг/м3 (0-200 мг/м3) |
± 5 мг/м3 (0-20 мг/м3) |
20 и 100 мг/м3 |
|
±(5+0,2*(Свх-20)) мг/м3 (20-150 мг/м3) |
|||
|
Cl2 |
0-25 мг/м3 (0-40 мг/м3) |
± 0,25 мг/м3 (0-1 мг/м3) |
1 и 5 мг/м3 |
|
± (0,25+0,25*(Свх-1)) мг/м3 (1-25 мг/м3) |
|||
|
HCl |
0-30 мг/м3 (0-40 мг/м3) |
± 1,25 мг/м3 (0-5 мг/м3) |
5 и 25 мг/м3 (0-30 мг/м3) |
|
± 0,25*Cвх мг/м3 (5-30 мг/м3) |
|||
|
ацетон |
0 - 2500 мг/м3 (0 - 4000 мг/м3) |
±30 мг/м3 (от 0 до 200 мг/м3) |
200 и 1000 мг/м3 |
|
бензин (по изобутилену) |
0 - 3500 мг/м3 (0 - 4000 мг/м3) |
±25 мг/м3 (от 0 до 100 мг/м3) ±(25+0,15*(Свх-100)) мг/м3 (св. 100 до 3500 мг/м3)
Характеристики
Тип газоанализатора
Переносной
Канальность газоанализатора
Многоканальный
