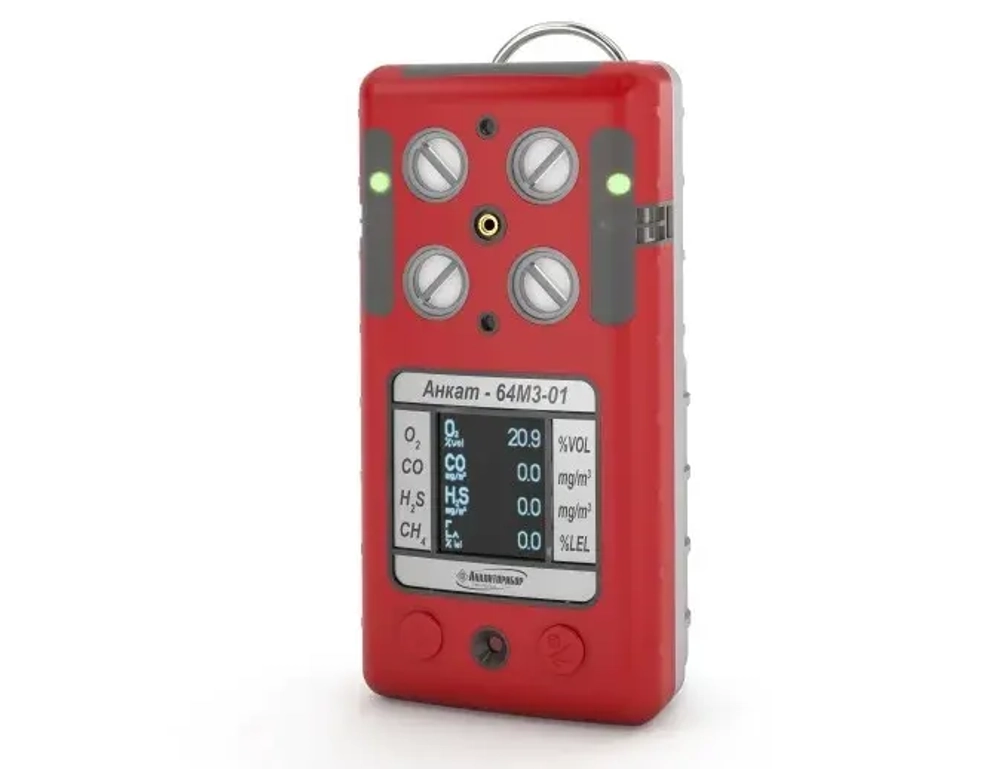

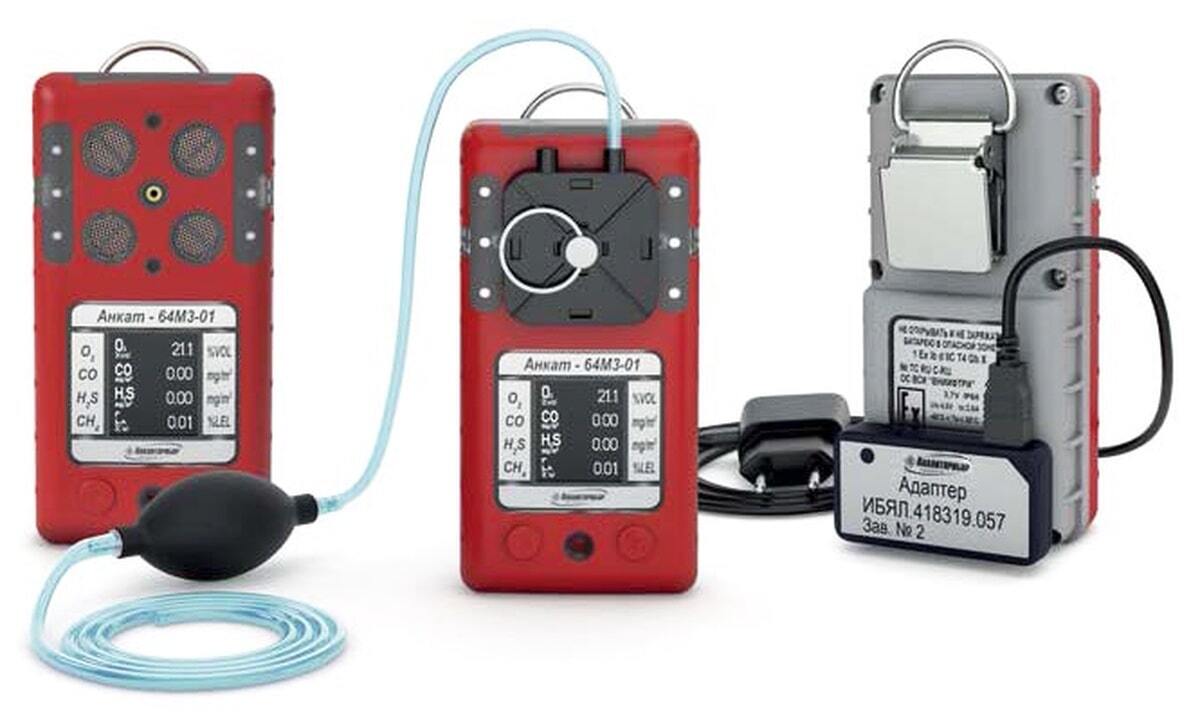

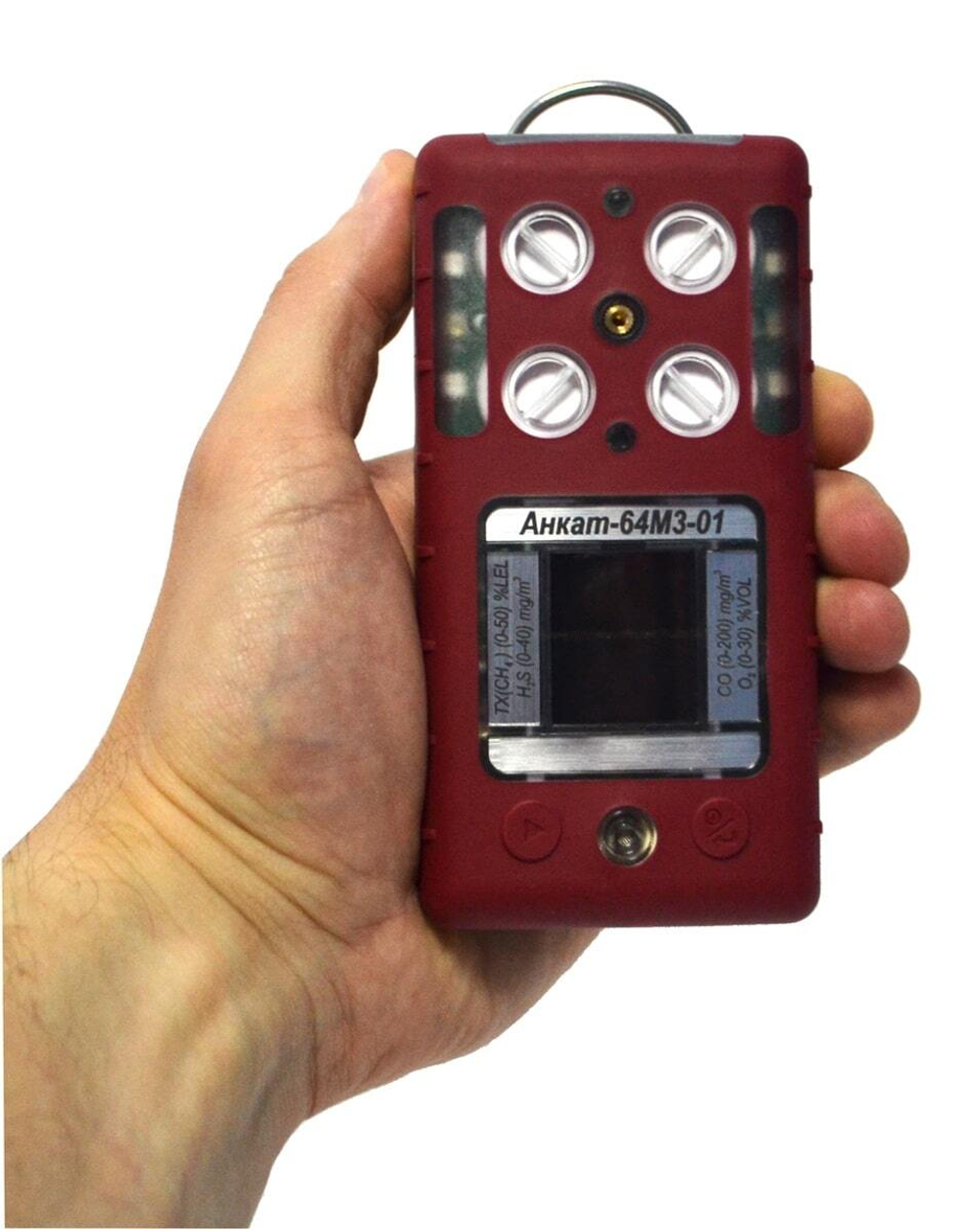

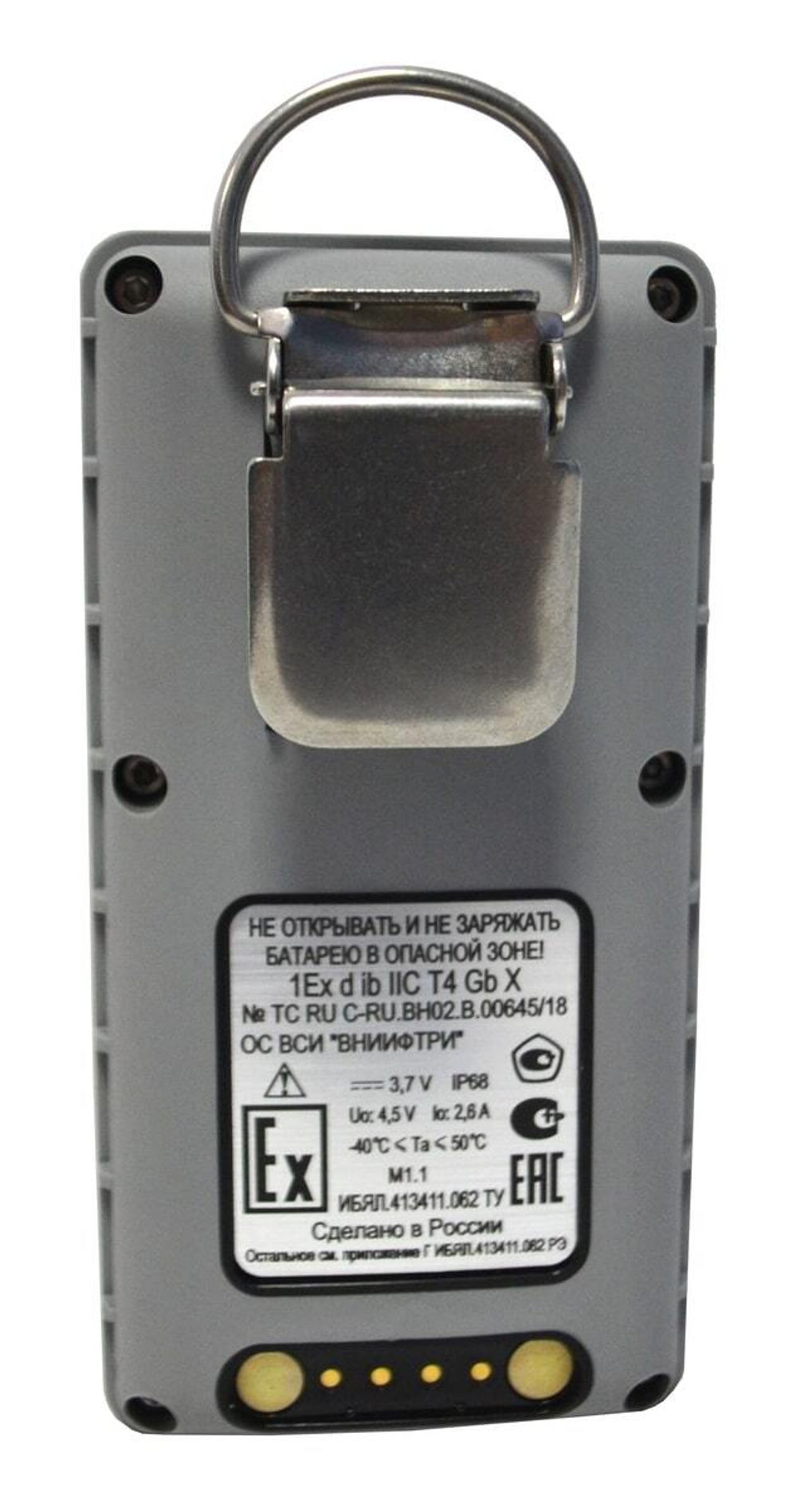

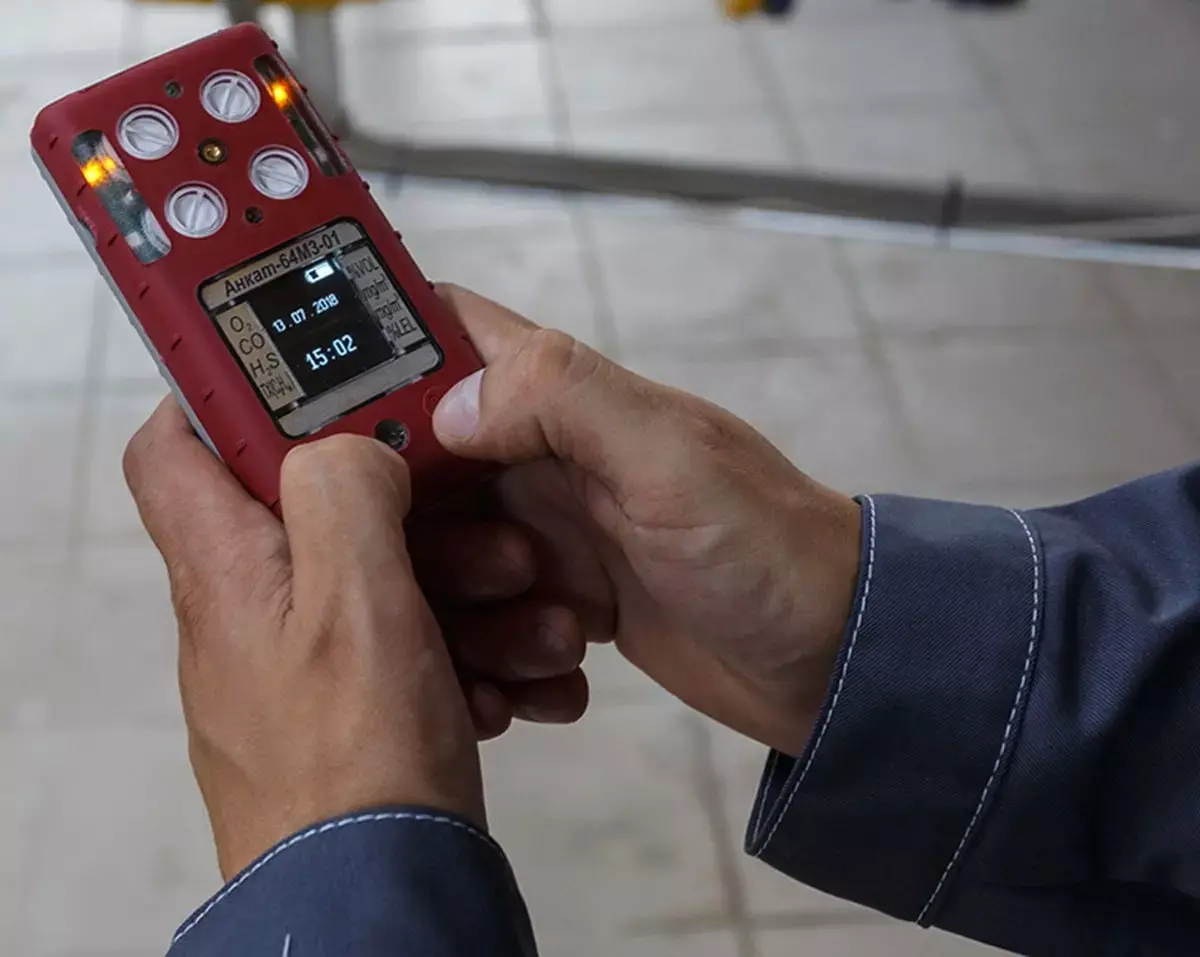

Серийно изготавливаемый газоанализатор АНКАТ-64М3 представляет собой индивидуальный одноблочный многокомпонентный газоанализатор с диффузионным отбором пробы или с принудительным пробоотбором (с помощью внешнего побудителя расхода или меха резинового).
В газоанализатор могут устанавливаться от двух до четырёх сенсоров, образуя от двух до четырёх измерительных каналов (измерение от 2ух до 4ёх газов).
Корпус газоанализатора изготовлен из обрезиненного ударопрочного поликарбоната с высокой степенью защиты IP68 по ГОСТ 14254-2015.
Газоанализатор АНКАТ-7664М3 внесён в Государственный реестр средств измерений (СИ), является средством измерения и поставляется Покупателям с обязательной госповеркой.
Газоанализаторы могут применяться на объектах, поднадзорных РМРС и РКО (РРР) (морские, речные суда), что необходимо оговаривать при заказе.
Преимущества и особенности:
• выдача световой, звуковой и вибросигнализации «ТРЕВОГА» по команде оператора даёт возможность оператору одним нажатием кнопки вручную предупредить других работников о непредвиденной угрозе;• запрет или разрешение выключения газоанализатора с указанием интервала времени запрета;
• наличие функции передачи данных по радиоканалу (Р): для работы в составе мобильной системы контроля;
• наличие функции датчика движения (ДД): при отсутствии движения в течении 30 секунд, включается сигнал тревоги;
• все модификации газоанализатора соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Правил Российского Речного Регистра (РРР) или Российского Классификационного Общества (РКО). (по отдельному заказу);
• широкий температурный диапазон применения газоанализатора: от -40 до +50 °C;
• повышенный уровень защиты корпуса прибора от пыли и влаги IР68;
• функция предупреждения об окончании срока службы газочувствительных сенсоров (ячеек), которые подлежат замене, сводит к минимуму время простоя и пополнения товарных запасов;
• функция подсчёта среднемесячного значения концентрации по каждому из контролируемых компонентов;
• специальный режим «ХРАНЕНИЕ» предназначен для увеличения длительности эксплуатации аккумулятора;
• возможность перенастройки порогов срабатывания при включении газоанализатора при помощи встроенного ПО.
Области применения:
- переработка и транспортировка нефти и газа;- цистерны, трюмы и другие помещения;
- водоканалы и ЖКХ;
- склады горюче-смазочных материалов;
- рудные и шахтные выработки;
- при производстве работ, в том числе огневых и газоопасных, по ремонту магистральных трубопроводов на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов;
- другие объекты и производства, где возможно превышение норм концентрации опасных веществ в воздухе рабочей зоны.
Применяемые встроенные датчики и измеряемые газы
|
Измерительный канал |
Измерительные компоненты |
|
Термохимический датчик (ТХД) |
довзрывоопасные концентрации горючих газов и паров, их смесей (Ех). Полный перечень контролируемых компонентов см. приложение А |
|
Электрохимический датчик (ЭХД) |
объёмная доля кислорода (О2), массовая концентрация оксида углерода (СО), сероводорода (H2S), диоксида азота (NО2), диоксида серы (SO2), хлора (Cl2), хлороводорода (HСl) и аммиака (NH3) |
|
Инфракрасный датчик (ИКД) |
довзрывоопасные концентрации суммы предельных углеводородов (СН), объемной доли диоксида углерода (CO2), пропана (C3H8) и метана (CH4) |
|
Фотоионизационный датчик (ФИД) |
массовые концентрации углеводородов, в том числе нефти и нефтепродуктов, керосина, бензина и дизельного топлива (список определяемых веществ см. Приложение Б) |
Исполнения газоанализатора
|
Обозначение модификация |
Наименование модификации* |
Возможность установки датчиков |
Время непрерывной работы, часов |
|
ИБЯЛ.413411.062 |
АНКАТ-64М3-01 |
ТХД, О2, СО, Н2S |
16 |
|
ИБЯЛ.413411.062-02 |
АНКАТ-64М3-02 |
ТХД, О2, ЭХД, ЭХД |
16 |
|
ИБЯЛ.413411.062-04 |
АНКАТ-64М3-03 |
ТХД, ЭХД, ЭХД, ЭХД |
16 |
|
ИБЯЛ.413411.062-06 |
АНКАТ-64М3-04 |
О2, ЭХД, ЭХД, ЭХД |
64 |
|
ИБЯЛ.413411.062-08 |
АНКАТ-64М3-05 |
ЭХД, ЭХД, ЭХД, ЭХД |
64 |
|
ИБЯЛ.413411.062-01 |
АНКАТ-64М3-01-У |
ТХД, О2, СО, Н2S |
20 |
|
ИБЯЛ.413411.062-100 |
АНКАТ-64М3-01-УР |
ТХД, О2, СО, Н2S |
16 |
|
ИБЯЛ.413411.062-03 |
АНКАТ-64М3-02-У |
ТХД, О2, ЭХД, ЭХД |
20 |
|
ИБЯЛ.413411.062-101 |
АНКАТ-64М3-02-УР |
ТХД, О2, ЭХД, ЭХД |
16 |
|
ИБЯЛ.413411.062-05 |
АНКАТ-64М3-03-У |
ТХД, ЭХД, ЭХД, ЭХД |
20 |
|
ИБЯЛ.413411.062-102 |
АНКАТ-64М3-03-УР |
ТХД, ЭХД, ЭХД, ЭХД |
16 |
|
ИБЯЛ.413411.062-07 |
АНКАТ-64М3-04-У |
О2, ЭХД, ЭХД, ЭХД |
72 |
|
ИБЯЛ.413411.062-103 |
АНКАТ-64М3-04-УР |
О2, ЭХД, ЭХД, ЭХД |
32 |
|
ИБЯЛ.413411.062-09 |
АНКАТ-64М3-05-У |
ЭХД, ЭХД, ЭХД, ЭХД |
72 |
|
АНКАТ-64М3.2-20 |
ИКД, ЭХД, ЭХД, ЭХД |
||
|
АНКАТ-64М3.2-22 |
ИКД, ИКД, ЭХД, ЭХД |
||
|
АНКАТ-64М3.2-26 |
ИКД, ФИД, ЭХД, ЭХД |
||
|
АНКАТ-64М3.2-28 |
ИКД, ФИД, CO / H2S***, ЭХД |
||
|
АНКАТ-64М3.2-30 |
ФИД, ЭХД, ЭХД, ЭХД |
||
|
АНКАТ-64М3.2-31 |
ФИД, ТХД*, ЭХД, ЭХД |
||
|
АНКАТ-64М3.2-32 |
ФИД, ТХД*, CO / H2S***, ЭХД |
||
|
АНКАТ-64М3.2-33 |
ТХД*, ЭХД, CO / H2S***, ЭХД |
||
|
АНКАТ-64М3.2-34 |
ЭХД, ЭХД, CO / H2S***, ЭХД |
* – поверочный компонент по измерительному каналу ТХ – метан (СН4). Необходимость изготовления газоанализаторов с поверочным компонентом пропан (С3Н8), гексан (С6Н14) или водород (Н2) должна оговариваться при заказе (поверочный компонент водород Н2 применим только к модификациям газоанализатора АНКАТ-64М3.2);
** – газоанализаторы модификаций АНКАТ-64М3-01/-01-У/-01-УР по измерительному каналу О2 изготавливаются только с диапазоном измерения от 0 до 30 об. д., %, по измерительному каналу СО – только с диапазоном измерения от 0 до 200 мг/м3, по измерительному каналу H2S – только с диапазоном измерения от 0 до 40 мг/м3;
*** – двухканальный ЭХД, одновременный контроль оксида углерода (СО) и сероводорода (H2S) со следующими диапазонами измерений СО/H2S (0–500)/(0–100), (0–200)/(0–40), (0–200)/(0–20) мг/м3.
Примечание: наличие буквы:
- У – аккумуляторная батарея увеличенной ёмкости,
- Р – радиоканал, датчик движения.
Функция передачи данных по радиоканалу (Р): для работы в составе мобильной системы контроля.
Функция датчик движения (ДД): при отсутствии движения в течении 30 секунд, включается сигнал тревоги.
Перечень горючих газов и паров, измеряемых газоанализатором с каналом горючих газов Ех
|
Ацетон |
Моноксид углерода |
Попутный нефтяной газ |
|
Бензин А-80, АИ-92, АИ-95, АИ-98 |
Метан |
Пропан |
|
Бензин (неэтилированный) |
Метилметакрилат |
Пропен |
|
Бензол |
Нонан |
Пропиленоксид |
|
Бутилацетат |
Норм. бутан |
Толуол |
|
Водород |
Норм. гептан |
Уксусная кислота |
|
Газ углеводородный сжиженный ГОСТ 27578-87 |
Норм. гексан |
Циклопентан |
|
Диэтилэфир |
Октан |
Этан |
|
Изобутан |
Пары нефти и нефтепродуктов |
Этилацетат |
|
Ксилол |
Пентан |
Этиловый спирт |
Измеряемые газы и диапазоны измерения
|
Измерительный канал |
Единица физической величины |
Диапазон измерений |
Пороговый значения срабатывания сигнализации, мг/м3 |
|
|
Порог 1 |
Порог 2 |
|||
|
ТХ |
%, НКПР |
от 0 до 50 |
7 |
12 |
|
О2 |
объёмная доля, % |
от 0 до 30 |
23 (на повышение) |
19 (на понижение) |
|
CO |
мг/м3 |
от 0 до 50 |
20 |
40 |
|
CO |
от 0 до 200 |
20 |
40 |
|
|
SO2 |
от 0 до 20 |
10 |
20 |
|
|
H2S |
от 0 до 20 |
3 |
10 |
|
|
H2S |
от 0 до 40 |
10 |
25 |
|
|
NO2 |
от 0 до 10 |
2 |
10 |
|
|
Cl2 |
от 0 до 25 |
1 |
5 |
|
|
HCl |
от 0 до 30 |
5 |
25 |
|
|
NH3 |
от 0 до 150 |
20 |
100 |
|
Компоненты, контролируемые фотоионизационным датчиком
|
№ |
Наименование вещества |
Диапазон измерений, мг/м3 |
АНКАТ- 64М3 |
|
01 |
Ацетон (С3Н6О) |
0–2500 |
+ |
|
02 |
Бензол (С6Н6) |
0–50 |
+ |
|
03 |
Бензол (С6Н6) |
0–3500 |
+ |
|
04 |
1,3-бутадиен (C4H6) |
0–500 |
+ |
|
05 |
Бутилацетат (C6H12O2) |
0–1000 |
+ |
|
06 |
Гексан (С6Н14) |
0–3500 |
+ |
|
07 |
Н-гептан (С7Н16) |
0–3500 |
+ |
|
08 |
Изобутилен (i-С4Н8) |
0–3500 |
+ |
|
09 |
Изопентан (i-С5Н12) |
0–3500 |
+ |
|
10 |
Изопропилбензол (C9H12) |
0–500 |
+ |
|
11 |
Метилтретбутиловый эфир (C5H12O) |
0–3500 |
+ |
|
12 |
1,2-диметилбензол (С6Н4(СН3)2) |
0–3500 |
+ |
|
13 |
Н-пентан (С5Н12) |
0–3500 |
+ |
|
14 |
Пропанол (С3Н7ОН) |
0–100 |
+ |
|
15 |
Пропилен (С3Н6) |
0–3500 |
+ |
|
16 |
Пары сольвента |
0–3500 |
+ |
|
17 |
Стирол (С8Н8) |
0–100 |
+ |
|
18 |
Толуол (С6Н5СН3) |
0–500 |
+ |
|
19 |
Толуол (С6Н5СН3) |
0–2500 |
+ |
|
20 |
Трихлорэтилен (С2НСl3) |
0–3500 |
+ |
|
21 |
Пары уайт-спирита |
0–3500 |
+ |
|
22 |
Фенол (С6Н6О) |
0–50 |
+ |
|
23 |
Циклогексан (С6Н12) |
0–800 |
+ |
|
24 |
Этанол (С2Н5ОН) |
0–2500 |
+ |
|
25 |
Пары нефти |
0–3500 |
+ |
|
26 |
Пары бензина |
0–3500 |
+ |
|
27 |
Пары керосина |
0–3500 |
+ |
|
28 |
Пары дизельного топлива |
0–3500 |
+ |
|
29 |
Пары авиационного топлива |
0–3500 |
+ |
|
30 |
Пары топлива для реактивных двигателей |
0–3500 |
+ |
|
31 |
Пары бензина авиационного |
0–3500 |
+ |
