Завод-производитель гарантирует стабильную и нормальную работу, а также соответствие переносного многоканального газоанализаторы дымовых отходящих газов АНКАТ-310 требованиям технических условий ИБЯЛ.413411.042 ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.
Переносные общепромышленные анализаторы серии АНКАТ-310 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.
Газоанализатор дымовых газов семейства АНКАТ-310 обеспечивает одновременную цифровую индикацию текущих значений всех измеряемых и расчётных параметров на встроенном ЖК-дисплее с подсветкой.
Калибровка и установка режимов эксплуатации газоанализатора осуществляется с помощью специального меню, выводимого на буквенно-цифровой ЖК-дисплей, и проводится один раз в 6 месяцев.
Газоанализатор может хранить информацию о проведённых измерениях, с привязкой к реальному времени.
Области и сферы применения
- эксплуатационные службы энергопредприятий;- организации, проводящие наладку и оперативный ремонт котельного оборудования;
- предприятия, эксплуатирующие топливосжигающие установки, а также службы газового и экологического надзора.
Способ отбора газовой пробы - принудительный с помощью встроенного побудителя расхода (насоса).
Режим работы - периодический.
Принцип измерений - электрохимический.
Преимущества и достоинства
- малые габариты и вес: помещается в руке либо крепится на металлической стене с помощью чехла с магнитной вставкой;- длительное время рабочей эксплуатации без калибровки: 6 месяцев;
- сохранение полученной информации (до 200 результатов), возможность её передачи на ПЭВМ либо оперативной распечатки на термопринтере;
- установка чувствительных элементов (ячеек и сенсоров) на разъёмах, простота их замены;
- встроенный побудитель расхода (микрокомпрессор);
- широкий температурный диапазон эксплуатации;
- автоматический контроль неисправности;
- автоматическое отключение побудителя (насоса) при перегрузке по концентрации измеряемых веществ газовой смеси;
- надёжная защита от попадания внутрь пыли и влаги.
Модификации и исполнения
В зависимости от аналитических задач и выполняемых функций носимые газоанализаторы серии АНКАТ-310 имеют шесть различных исполнений, отличающихся перечнем измеряемых веществ и каналов вычисления, а также типом используемых электрохимических ячеек (ЭХЯ).|
Модификация и чертёжный номер |
Измерительные каналы |
Каналы вычисления (расчётные параметры) |
|
АНКАТ-310-01 ИБЯЛ.413411.042
ИБЯЛ.413411.042-03 |
1. Объемная доля оксида углерода (CO) 2. Объемная доля кислорода (O2) 3. Температура анализируемой среды в газоходе (Tгаз) 4. Температура окружающей среды (Tокр) (датчик температуры находится в ручке пробозаборника)
|
1. Объемная доля диоксида углерода (CO2) 2. Коэффициент избытка воздуха 3. КПД по обратному балансу |
|
АНКАТ-310-02 ИБЯЛ.413411.042-01
ИБЯЛ.413411.042-04 |
1. Объемная доля оксида углерода (CO) 2. Объемная доля кислорода (O2) 3. Объемная доля оксида азота (NO) 4. Температура анализируемой среды в газоходе (Tгаз) 5. Температура окружающей среды (Tокр) (датчик температуры находится в ручке пробозаборника) 6. Давление/разрежение анализируемой среды в газоходе |
1. Объемная доля диоксида углерода (CO2) 2. Объемная доля суммы оксидов азота (NOx) 3. КПД по обратному балансу 4. Коэффициент избытка воздуха 5. Потери тепла с отходящими газами (Qотх) 6. Потери тепла вследствие химической неполноты сгорания топлива (Qхим) 7. Потери тепла с водяными парами (Qпар)
|
|
АНКАТ-310-03 ИБЯЛ.413411.042-02
ИБЯЛ.413411.042-05 |
1. Объемная доля оксида углерода (СО) 2. Объемная доля кислорода (О2) 3. Объемная доля оксида азота (NO) 4. Температура анализируемой среды в газоходе (Тгаз) 5. Температура окружающей среды (Токр) (датчик температуры находится в ручке пробозаборника) 6. Давление/разрежение анализируемой среды в газоходе 7. Объемная доля диоксида серы (SO2) |
1. Объемная доля диоксида углерода (СО2) 2. Объемная доля суммы оксидов азота (NOх) 3. КПД по обратному балансу 4. Коэффициент избытка воздуха 5. Потери тепла с отходящими газами (Qотх) 6. Потери тепла вследствие химической неполноты сгорания топлива (Qхим) 7. Потери тепла с водяными парами (Qпар) |
Модификации АНКАТ-310-04, АНКАТ-310-05, АНКАТ-310-06 - СНЯТЫ с производства и заменены на современные исполнения АНКАТ-310-01, АНКАТ-310-02, АНКАТ-310-03, в которых применяются зарубежные электрохимические ячейки фирмы City Tehnology Ltd.
Метрологические характеристики
|
Измеряемый газ |
Участок диапазона измерения, в котором нормируется основная погрешность (диапазон показаний) |
Пределы допускаемой основной абсолютной (относительной) погрешности измерения, Dд (dд) |
|
CO |
0 - 400 млн-1 |
± 20 млн-1 |
|
400 - 8000 млн-1 |
± (20 + 0,1(СВХ - 400)) млн-1 |
|
|
(0 - 12000) |
||
|
О2 |
0 - 21 % об. (0 - 30) |
± 0,2 % об. |
|
NO |
0-200 млн-1 |
± 20 млн-1 либо (± 10 %) |
|
200-2000 млн-1 |
||
|
(0 - 4000) |
||
|
SO2 |
0 - 200 млн-1 |
± 20 млн-1 либо (± 10 %) |
|
200 - 3000 млн-1 |
||
|
(0 - 5000) |
||
|
Давление / разряжение |
от -5 до +5 кПа |
± 0,1 % кПа |
Метрологические характеристики расчётных (вычисляемых) параметров
|
Канал вычисления (расчётный метод) |
Диапазон показаний |
|
Диоксид углерода (СО2), % об. д. |
0 – 25 |
|
Коэффициент избытка воздуха |
1 – 9,99 |
|
Сумма оксидов азота (NOx) (для мод. АНКАТ-310-02, -03) |
0 – 4000 ppm |
|
КПД по обратному балансу |
0 – 99,9 % |
|
Потери тепла с отходящими газами (для исп. АНКАТ-310-02, -03) |
0 – 99,9 % |
|
Потери тепла вследствие химической неполноты сгорания топлива (для АНКАТ-310-02, -03) |
0 – 99,9 % |
|
Потери тепла с водяными парами (для АНКАТ-310-02, -03) |
0 – 99,9 % |
Устройство газоанализатора

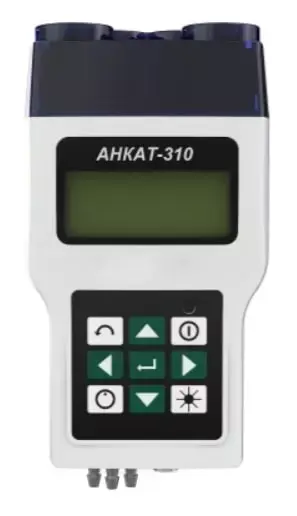

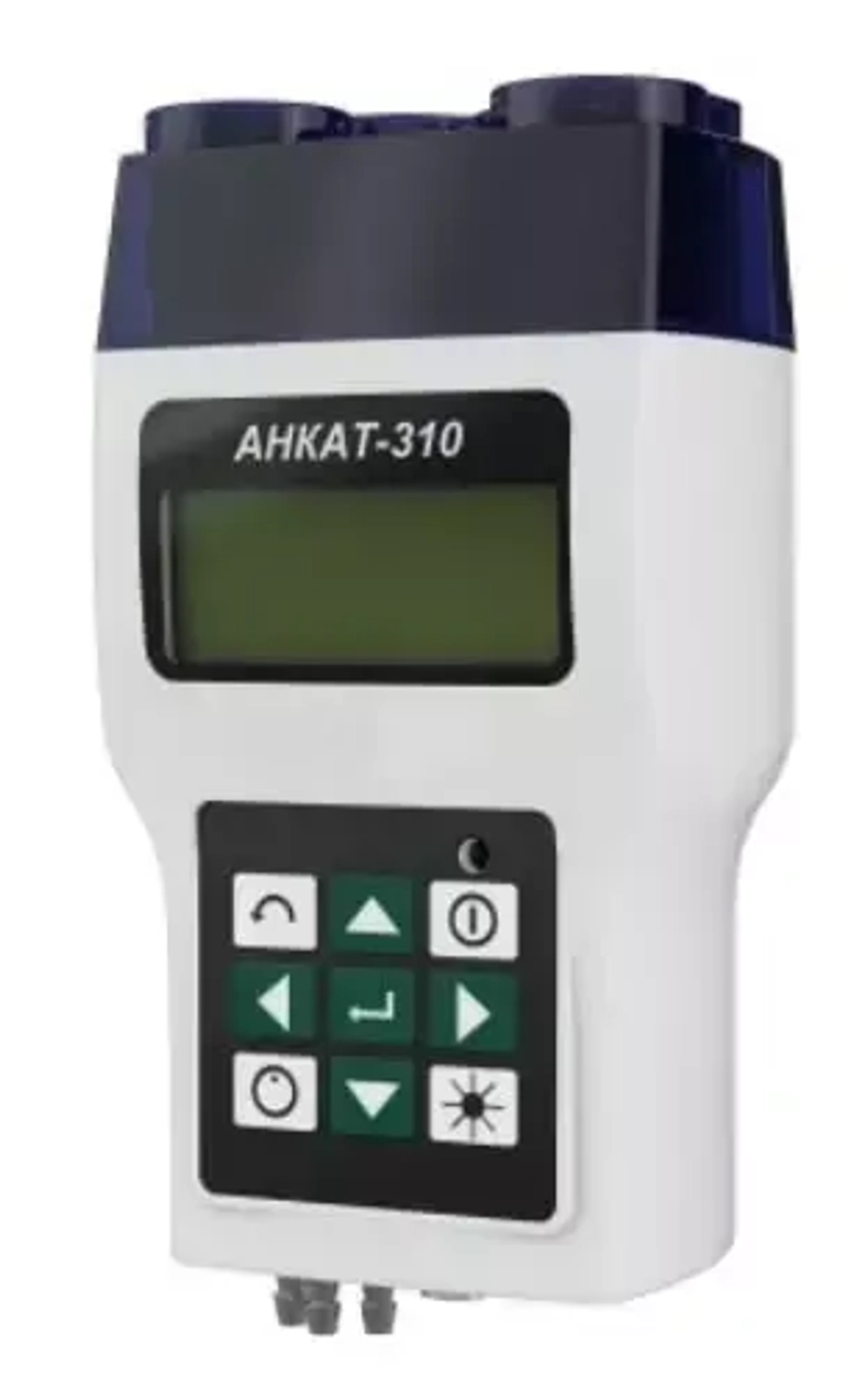

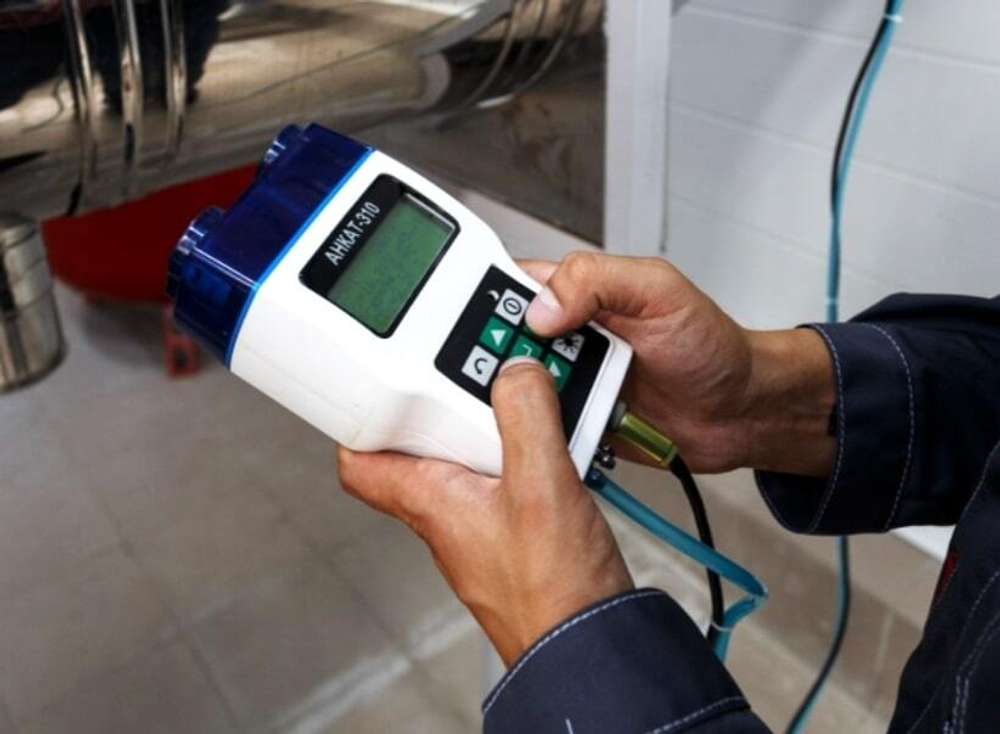

Серийный прибор АНКАТ-310 является моноблочным, переносным многоканальным газоанализатором непрерывного действия для периодических (эпизодических) измерений.Внешний вид газоанализатора

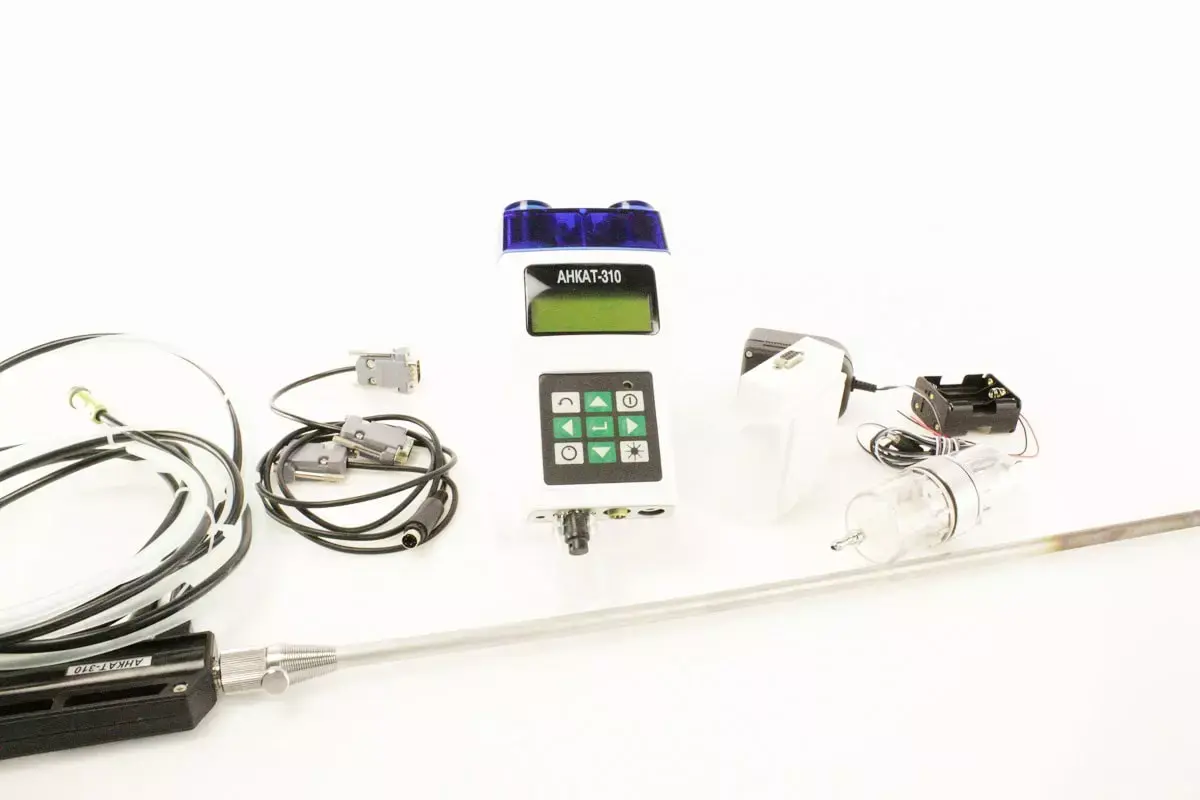

При заказе АНКАТ310 комплектуется конденсатосборником.
По отдельному заказу газоанализаторы комплектуются выносным пробозаборником (зондом). Выносной металлический пробозаборник предназначен для отбора газовой пробы, фильтрации пыли, измерения температуры анализируемой среды.
Исполнения пробозаборника (зонда)
|
Обозначение пробозаборника (номер чертежа) |
Длина погружной части, мм |
Максимальная температура газовой смеси в газоходе, °С |
|
ИБЯЛ.418311.046 |
300 |
1050 |
|
ИБЯЛ.418311.046-01 |
500 |
|
|
ИБЯЛ.418311.046-02 |
900 |
Рабочая эксплуатация газоанализаторов исполнений АНКАТ-310-03, АНКАТ-310-06 допустима только при обязательном использовании термохолодильника.
Эксплуатация газоанализаторов АНКАТ-310-01, АНКАТ-310-02, АНКАТ-310-04, АНКАТ-310-05 при влажности анализируемой среды более 50 г/м3 и при содержании пыли в анализируемой среде более 0,5 г/м3 допустима только при обязательном использовании термохолодильника.
Термохолодильник обеспечивает: осушение газовой смеси, охлаждение газовой смеси.
