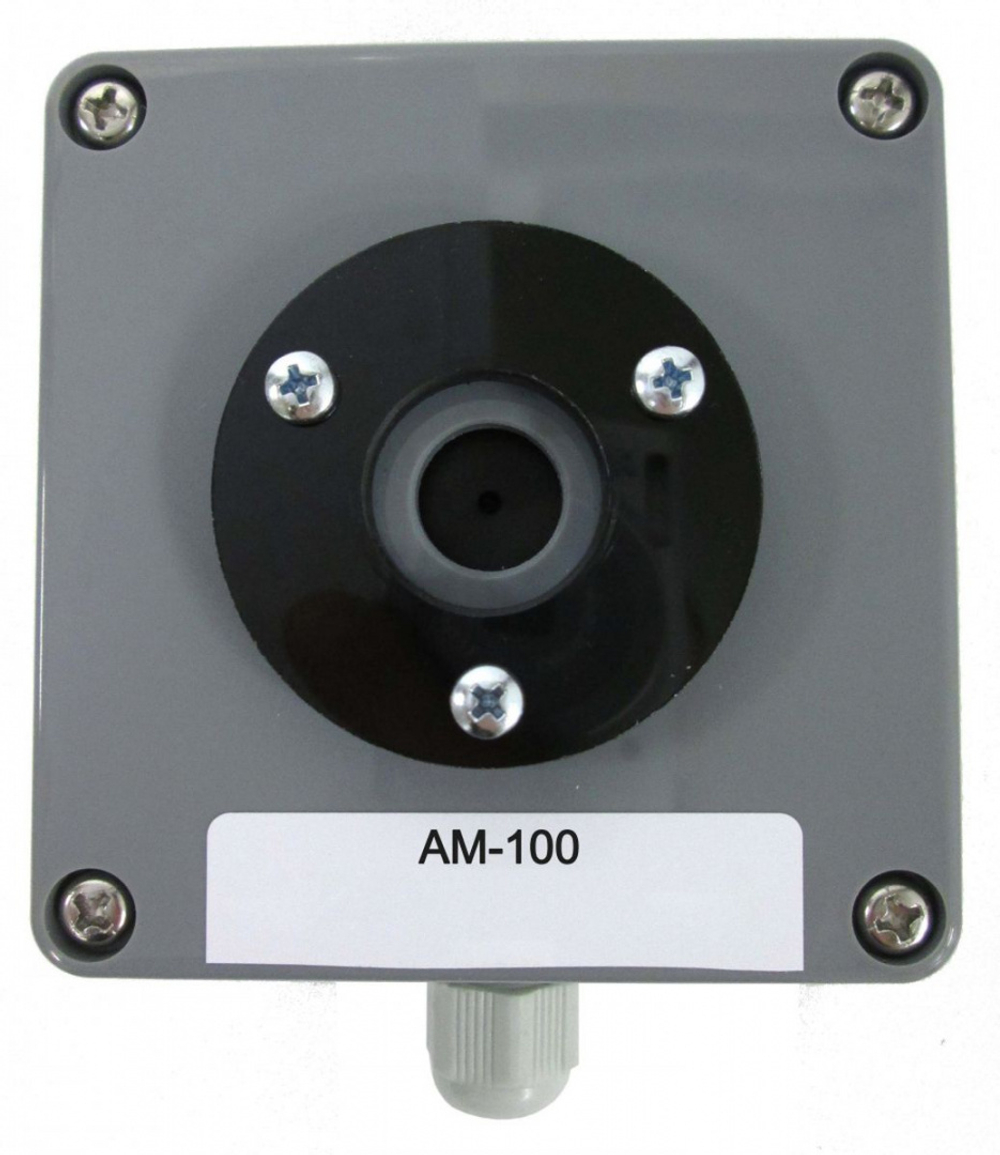

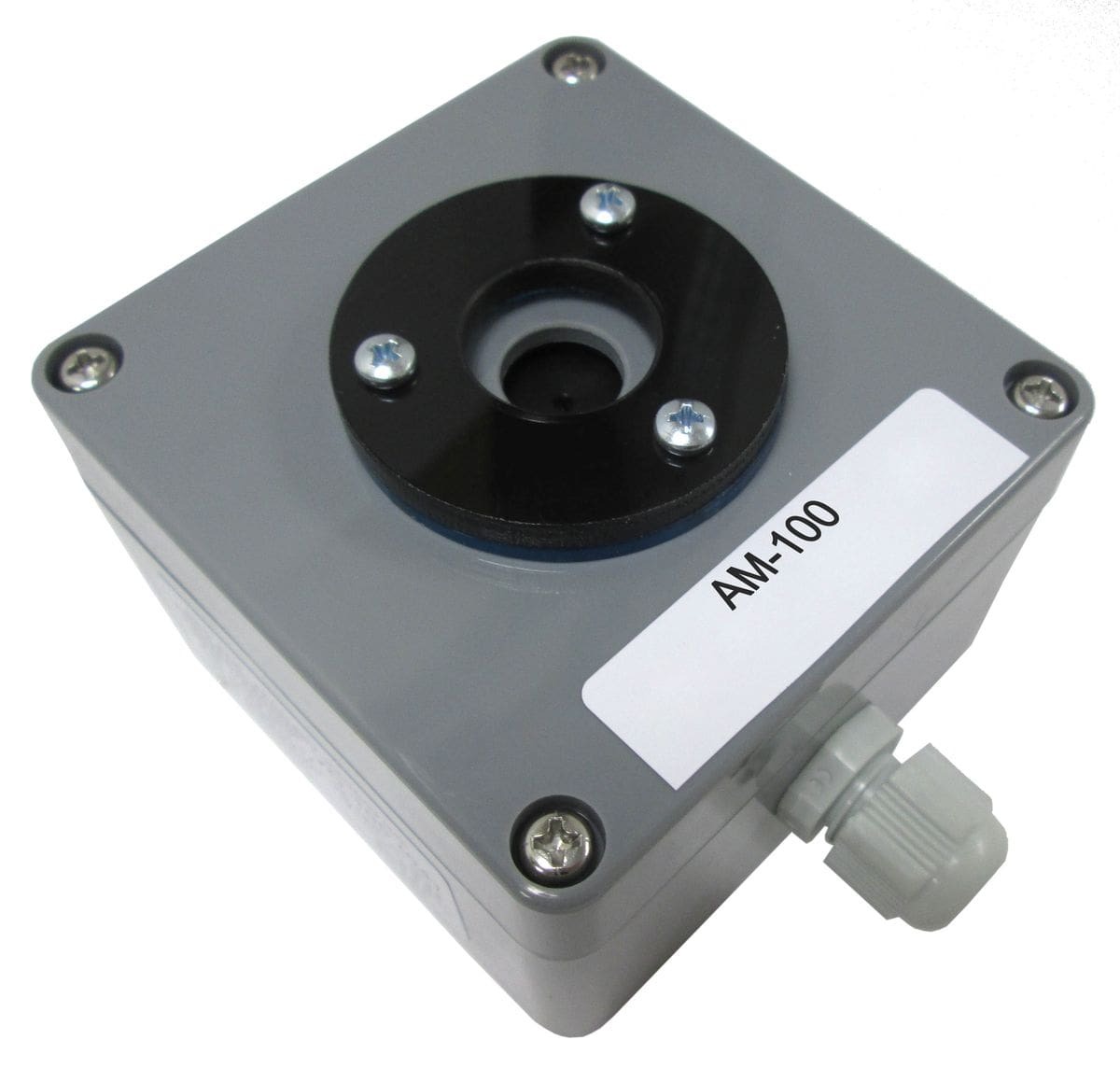

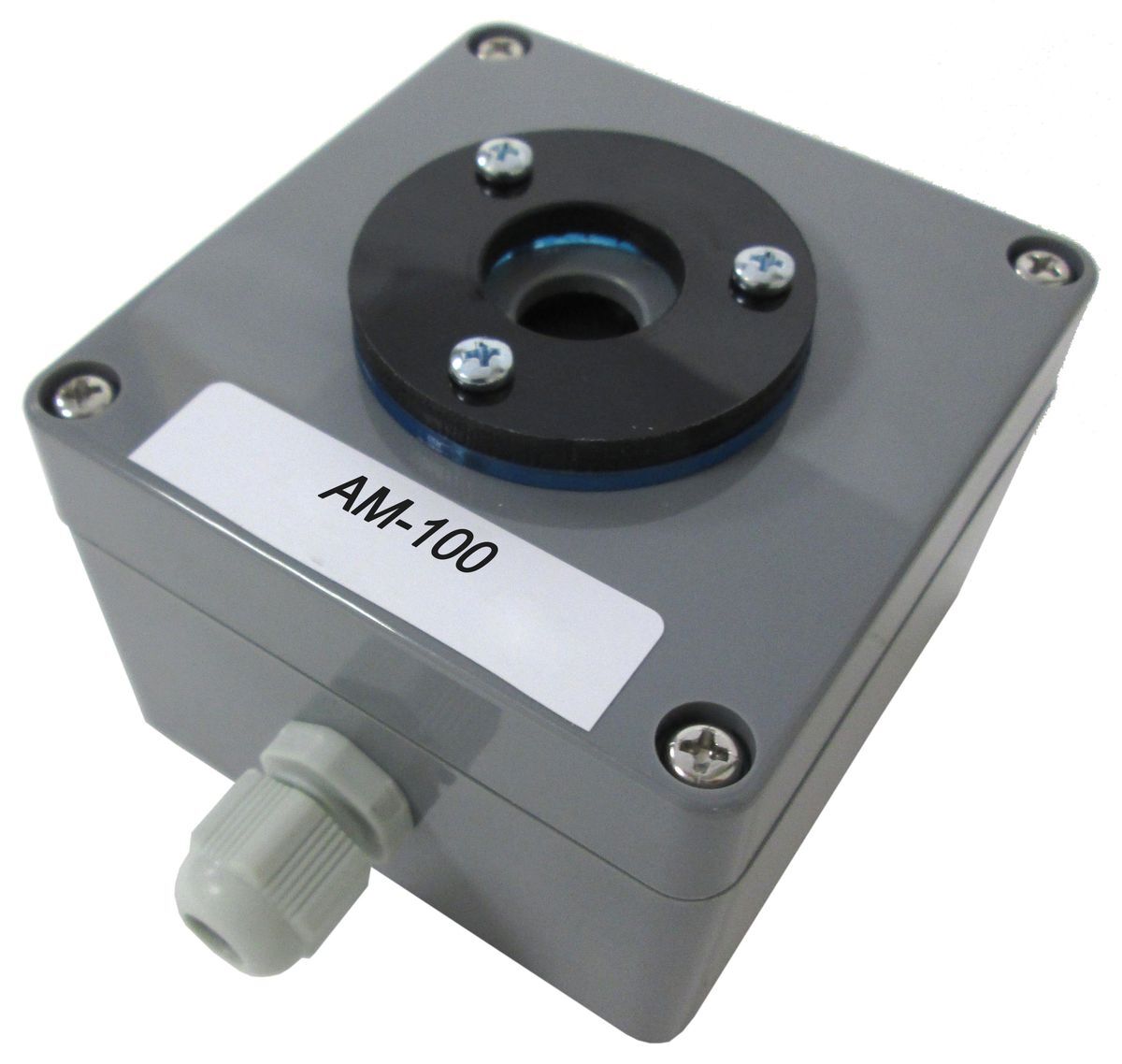

АМ-100, АМ-500 измерительный преобразователь аммиака электрохимический для ЭССА-NH3

Серийно производимые измерительные преобразователи (ИП) АМ-100, АМ-500 предназначены для преобразования величины содержания массовой концентрации аммиака в величину токового сигнала, прямо пропорциональную концентрации NH₃ в воздухе детектируемой рабочей зоны.

Завод-производитель гарантирует соответствие измерительных преобразователей аммиака серии АМ-100, АМ-500 требованиям ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 при полном соблюдении конечным пользователем условий транспортирования, хранения и рабочей эксплуатации.

Допускается проведение государственной поверки отдельных измерительных преобразователей аммиака АМ100 и АМ500 (согласно методики поверки) из состава стационарных газоанализаторов ЭССА-NH₃, внесённых в Государственный реестр средств измерений РФ.

Преобразователи измерительные (ИП) АМ-100/500 являются выносными блоками датчиков аммиака для газоанализатора ЭССА-NH3/N, ЭССА-NH3/N-(3) (исп. БС/(Н)/(Р)).
Измерительные преобразователи запитываются от блока сигнализации (БС) газоанализатора ЭССА.

Отличаются выносные блоки датчиков на аммиак для ЭССА друг от друга диапазоном измерения:
• АМ-100 (0-100 мг/м³);
• АМ-500 (0-500 мг/м³)

АМ-100 является электрохимическим измерительным компонентом газоанализатора аммиака ЭССА-NH3 (2 порога) (исп. БС/(Н)/(Р)).
АМ-500 является электрохимическим измерительным элементом газоанализатора аммиака ЭССА-NH3 (3 порога) (исп. БС/(Н)/(Р)).

Измерительные преобразователи АМ-100 раньше имели старое наименование АМ-200 (ЯРКГ 2.840.001-1), измерительные преобразователи АМ-500 ранее имели старое наименование АМ-600 (ЯРКГ 2.840.001-2).

Область применения

Электрохимические измерительные преобразователи требуются при замене блоков сенсоров на аммиак (NH₃) в следующих случаях:
- загорелся светодиод «НС» измерительного канала NH₃ на блоке сигнализации (БС);
- при градуировке канала измерения на NH₃ не выставляются необходимые значения выходного тока (4 - 20) мА.

Принцип действия

В основе работы преобразователей лежит электрохимический метод измерения, основанный на реакции аммиака с электролитом, протекающей в электрохимическом датчике NH3/C-1000 (Membrapor).
Преобразователь формирует электрический сигнал, пропорциональный массовой концентрации NH₃ в воздухе контролируемого помещения. Полученный сигнал поступает по экранированному двужильному кабелю на блок сигнализации газоанализатора ЭССА.

Габаритные и установочные размеры

1 - винты крепления съёмной крышки; 2 - съёмная крышка; 3 - монтажная плата; 4 – клеммник для подключения измерительного кабеля; 5 - резистор установки нуля; 6 - резистор установки чувствительности; 7 - монтажные отверстия (диаметром 4,5 мм); 8 - электрохимический сенсор NH3/C-1000; 9 - транспортировочная перемычка.

Электрохимический измерительный преобразователь устанавливается на заземлённых или изолированных от земли конструкциях, которые не находятся под напряжением.
Рабочее положение - любое. Преобразователь предназначен для монтажа на стене. С этой целью на задней стенке корпуса находятся четыре отверстия для крепления.
