АКВТ-01, АКВТ-02, АКВТ-03 газоанализатор оптимизации режимов горения топлива автоматический стационарный (кислородомер)

Предназначен для непрерывных автоматических измерений объёмной доли кислорода (исполнения АКВТ-01, АКВТ-02) либо одновременного контроля кислорода и оксида углерода (модель АКВТ-03) в отходящих дымовых газах топливосжигающих установок, а также дальнейшей выдачи сигнализации о достижении заранее установленных пороговых значений определяемых веществ с целью оптимизации режимов и процесса горения, постоянного поддержания максимально оптимизированных пропорций в смеси топливо/воздух и снижения выбросов, предотвращая тем химический недожог и обеспечивая полноту сгорания газа.

Области применения

- котельные агрегаты ТЭЦ, КЭС, ГРЭС и прочие котлоагрегаты (общепромышленные исполнения кислородомеров АКВТ-01 и АКВТ-03), объекты теплоэнергетической сферы;
- промышленные печи;
- металлургия;
- переработки нефти;
- машиностроение;
- взрывоопасные зоны на печах и установках сжигания отходов нефтеперерабатывающих заводов (взрывозащищённая модификация АКВТ-02).

Серийные стационарные газоанализаторы серии АКВТ внесены в государственный реестр средств измерений Российской Федерации, имеют сертификат об утверждении типа средств измерений, выданный Госстандартом России и отгружаются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в 12 месяцев (согласно межповерочному интервалу).

Работа и метод измерения кислородомера основан на электрохимическом принципе (на основе твёрдоэлектролитной ячейки из диоксида циркония ZrO₂) и термокаталитическом принципе - на угарный газ (CO).

Тип анализатора – стационарный автоматический.

Способ отбора пробы - диффузионный (без насоса в модификациях «-01», «-02»); принудительный с помощью внешнего пробозаборного блока (исп. АКВТ-03).

Преимущества и основные достоинства

- погружной твёрдоэлектролитный датчик является надёжным, обладает высокой точностью и быстродействием;
- возможность эксплуатации без элементов пробоотбора;
- работа без сравнительного газа;
- наличие токового выходного сигнала для автоматического управления с программно устанавливаемым диапазоном;
- безотказная работа прибора без корректировки показаний 6 месяцев;
- срок службы датчика (средний) - 5 лет;
- наличие программируемых порогов;
- использование анализатора без блока пробоподготовки;
- степень пылевлагозащиты от проникновения внутрь IР54;
- наличие модификации со взрывозащищённым исполнением;
- широкий температурный диапазон;
- совместимость с компьютером;
- наличие цифровой индикации показаний;
- возможность работы в экстремальных условиях (зола, пыль).

Состав и конструктив

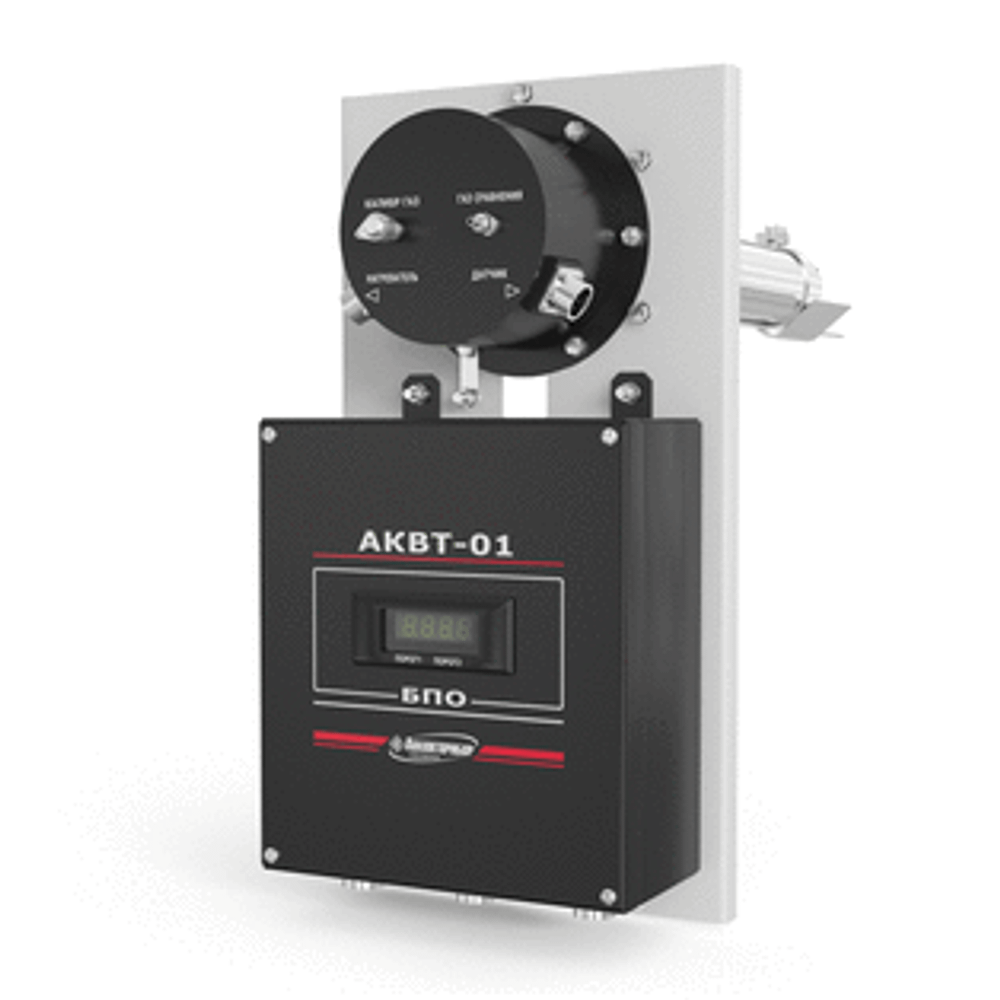

1. АКВТ-01:
- блок питания и обработки (БПО);
- металлический зонд, закрепленный на шасси.
2. АКВТ-02:

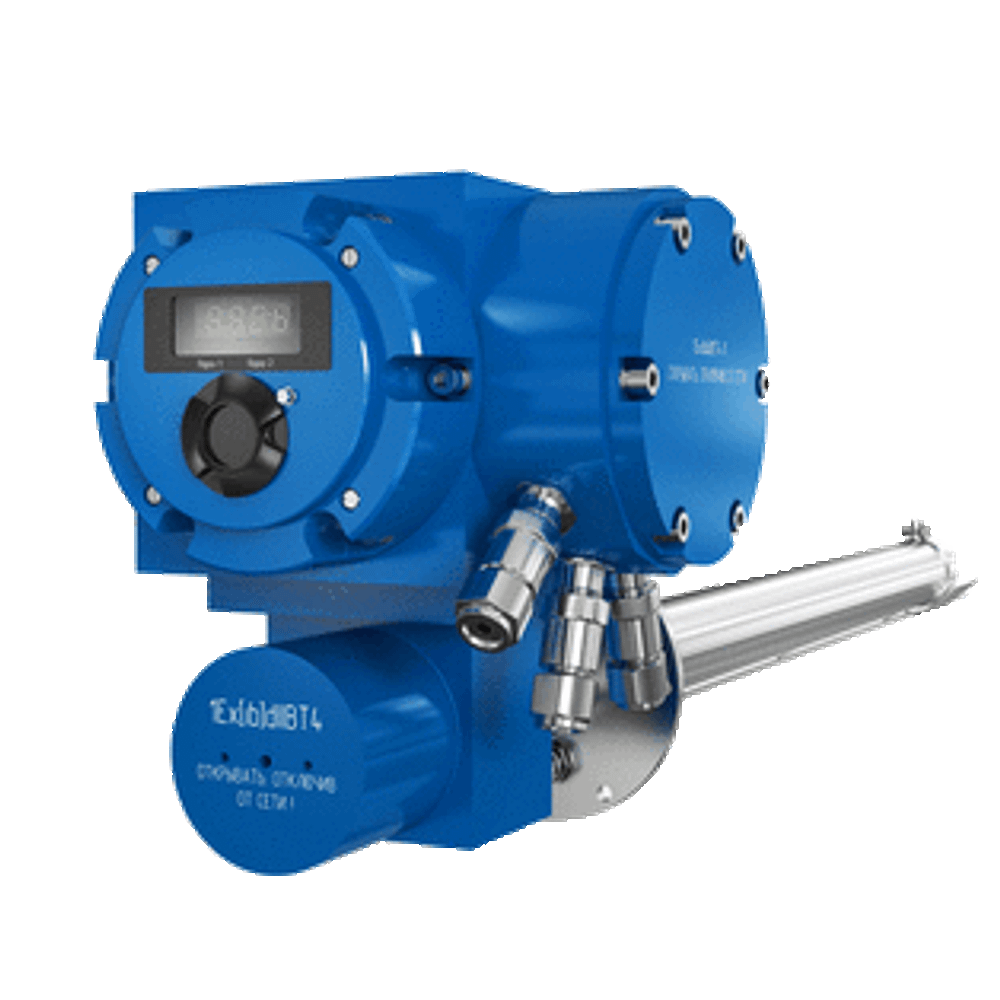

- моноблок с зондом, погружаемым в газовый поток;

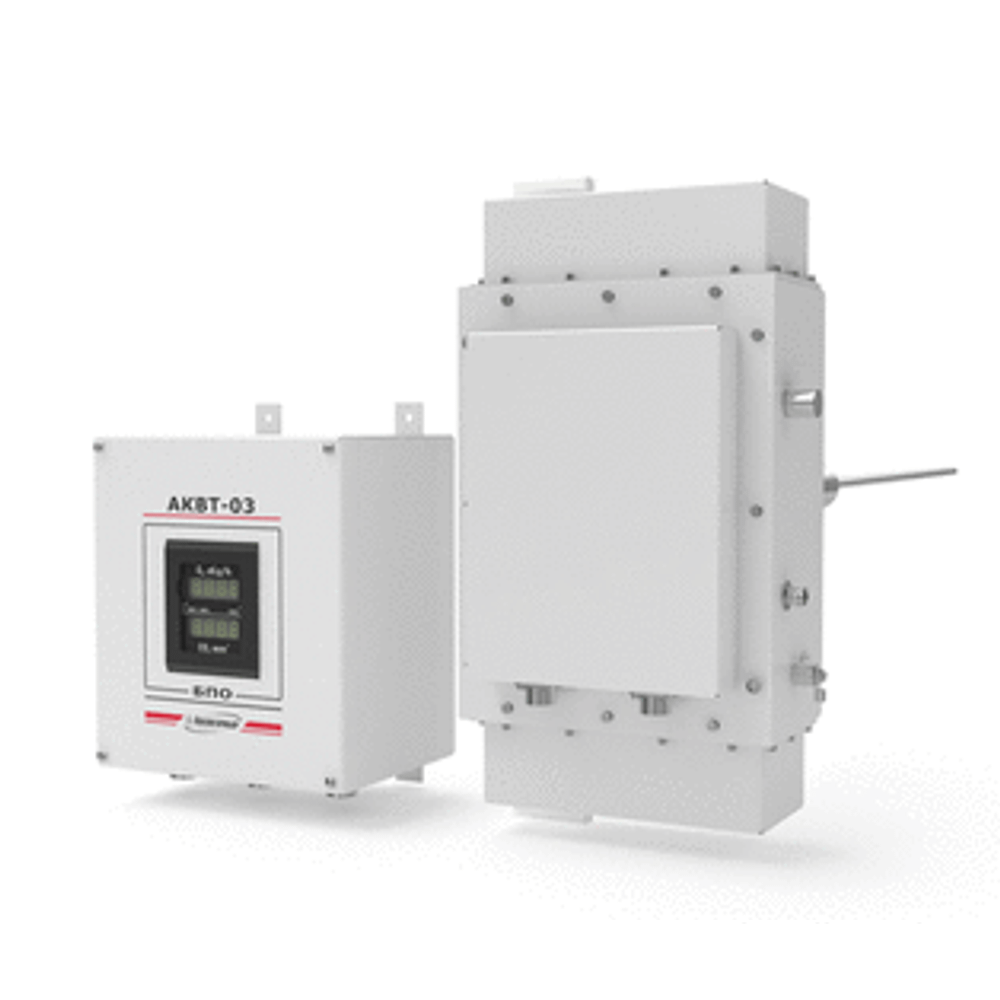

3. АКВТ-03:
- блок питания и обработки (БОП);
- блок датчика (БД).

Максимальная длина кабеля:

- для исполнения АКВТ-03 (между БПО и БД) составляет - не более 50 метров;
- для мод. АКВТ-01 возможность разнесения БПО и зонда на расстояние до 125 метров (по отдельному договору и заявке).

Рекомендуемая марка кабеля - КММ-4х0,12 (соединение БПО и зонда по цепи «датчики»), ПВС-У-4х1,5 (соединение БПО и зонда по цепи «нагреватель»).

Сертификаты и разрешительные документы

Серийный газоанализатор оптимизации режимов горения стационарного типа серии АКВТ-01, АКВТ-02, АКВТ-03 имеет Свидетельство об утверждении типа средств измерений, Декларацию о соответствии (ТР ТС), Сертификат соответствия (Таможенный союз) и Разрешение на применение. Указанная документация высылается по дополнительной заявке Заказчика.

Пример использования газоанализатора для оптимизации режимов горения в котлах
