Производимый серийно стационарный взрывозащищённый кислородомер АКПМ-1-11 применяется для измерения растворённого кислорода (O2) в жидкостях и газах, парциального давления кислорода и расчёта БПК.
Прибор имеет большой цифровой дисплей и сенсорную клавиатуру. И экран, и кнопки управления оборудованы подсветкой. Для управления прибором используется стилус. Питание АКПМ-1-11 осуществляется от электросети 220 В.
В зависимости от области применения и контролируемой среды, кислородомер АКПМ-1-11 выпускается в нескольких модификациях:
- «Л» - Лабораторный;
- «Г» - Газоанализатор;
- «Т» - Теплоэнергетика;
- «П» - Погружной амперометрический сенсор для измерений в природных и сточных водах;
- «Б» - Биотехнология.
Основные особенности кислородомер АКПМ-1-11:
- надёжное исполнение корпуса от пыли и влаги IP66;
- маркировка взрывозащиты - 1Exd[ib]IIСТ6 X;
- самотестирование работоспособности;
- индикация измерений в табличном или графическом виде;
- светодиодная и звуковая сигнализация при превышениях измеренных значений;
- установка верхнего и нижнего порогов срабатывания;
- выбор единицы измерения;
- спецкалибровки для измерений в неводных средах;
- возможность корректировки показаний с учётом барометрического давления и солёности;
- встроенная память, отправка данных по интерфейсам RS-232 или RS-485.
Сферы применения анализатора АКПМ-1-11:
- пищевое производство;
- объекты энергетики;
- химические предприятия;
- рыбные хозяйства;
- фармацевтика;
- водоочистные сооружения и др.
Межповерочный интервал – 1 год. Прибор поставляется с первичной поверкой.
Средний срок службы – 10 лет.
Гарантийный срок эксплуатации – 2 года.

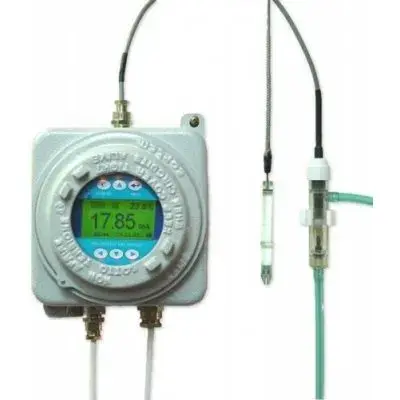

Внешний вид кислородомера АКПМ-1-11
1. крышка; 2. графический дисплей; 3. сенсорная клавиатура; 4. гермоввод для кабеля сенсора; 5. гермоввод для кабеля сети 220 / 36 В; 6. гермоввод для кабелей токового выхода, контактов реле и интерфейсов RS232/ RS485; 7. болт для подключения заземления; 8. стопорный винт; 9. монтажные петли.
Установка измерительного устройства анализатора АКПМ-1-11.
На задней стенке анализатора расположены две монтажные петли (№9) с отверстиями диаметром 10 мм. Крепление бокса производят через отверстия в монтажных петлях с помощью винтов или дюбельных соединений. Заземляющий провод подключают к болту (№7) . Установочные размеры для крепления анализатора:
Виды модификаций анализатора кислорода АКПМ-1-11:
| Исполнение | Обозначение сенсоров и аксессуаров | Назначение и область применения |
| АКПМ-1-11Г |
АСрО2-03 Измерительная камера ИКПГ или ИКДГ, побудитель расхода |
Измерения концентрации кислорода в газообразных средах. Для решения задач энергосбережения, оптимизации процессов горения топлива, экологического и производственного мониторинга состава воздуха промзоны, дымовых газов, обеспечения пожаровзрывобезопасных условий производства. Измерение концентрации кислорода в дыхательных газах в комплекте медтехники. |
| АКПМ-1-11Т |
АСрО2-04 Измерительная камера ИКПЖ с обратным клапаном |
Измерения кислорода в воде, в том числе в микрограммовом диапазоне концентраций. Для контроля процессов водохимподготовки в теплоэнергетике: ТЭЦ, ГРЭС, АЭС, теплосети, котельных. Применяются в химической, нефтяной и пищевой промышленности, в агропромышленном и военно-промышленном комплексах. |
| АКПМ-1-11А |
АСрО2-06 Стерилизуемые сенсоры при температуре 143 °С и давлении 3 атм. Выполнен в корпусе из нержавеющей стали. Типоразмер уточняется при заказе. |
Предназначен для измерений концентрации кислорода в жидких и газообразных средах при высоких давлениях, в том числе в 1-ом контуре охлаждения ядерных реакторов. Сенсоры могут устанавливаться в ферментеры и биореакторы отечественного и импортного производств. Анализаторы АКПМ-1-11А также могут применяться в химической и нефтеперерабатывающей промышленности, когда необходимо проводить измерения концентрации кислорода при высоких давлениях. |
