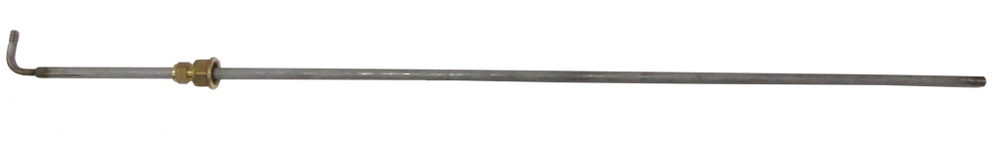

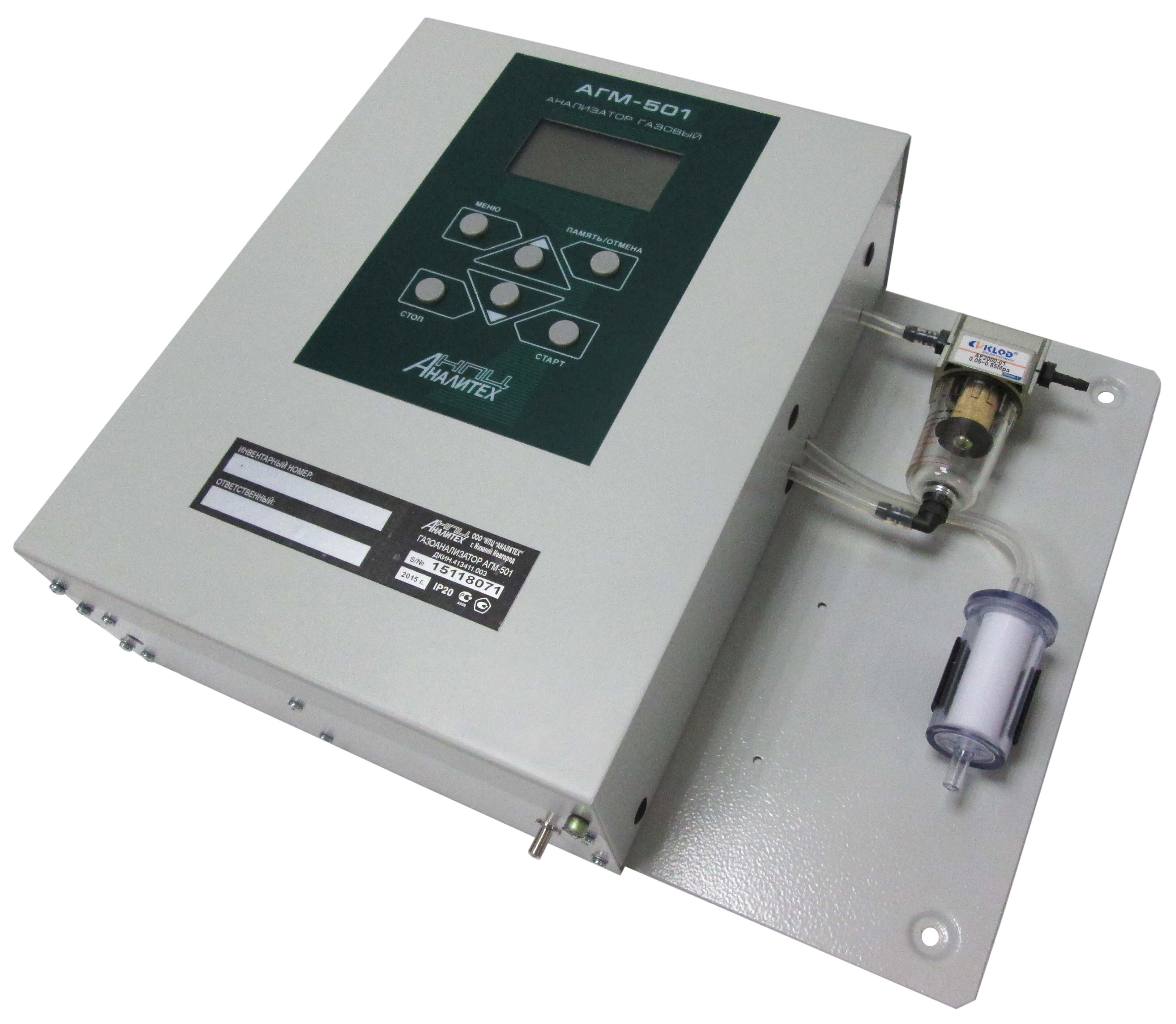

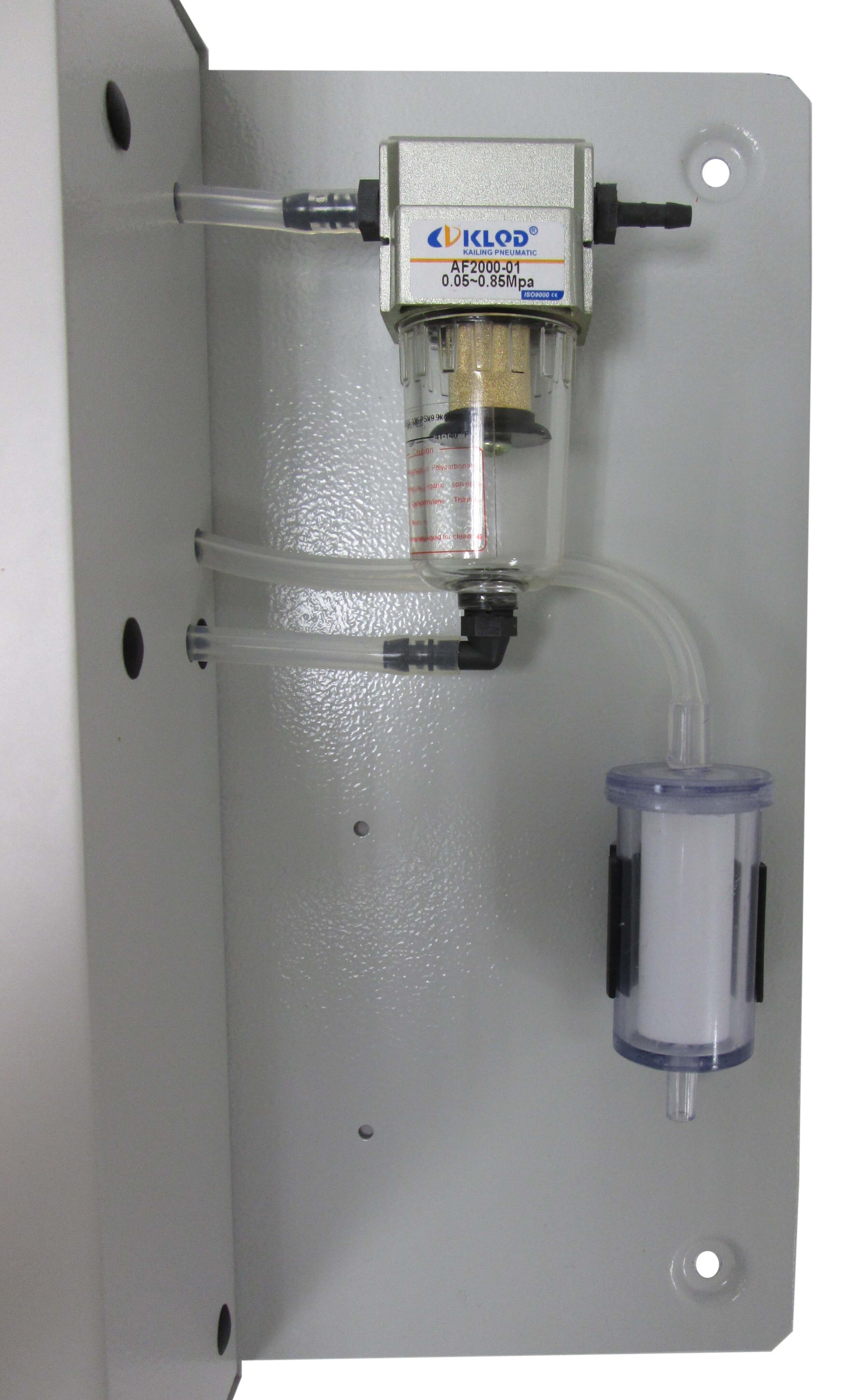

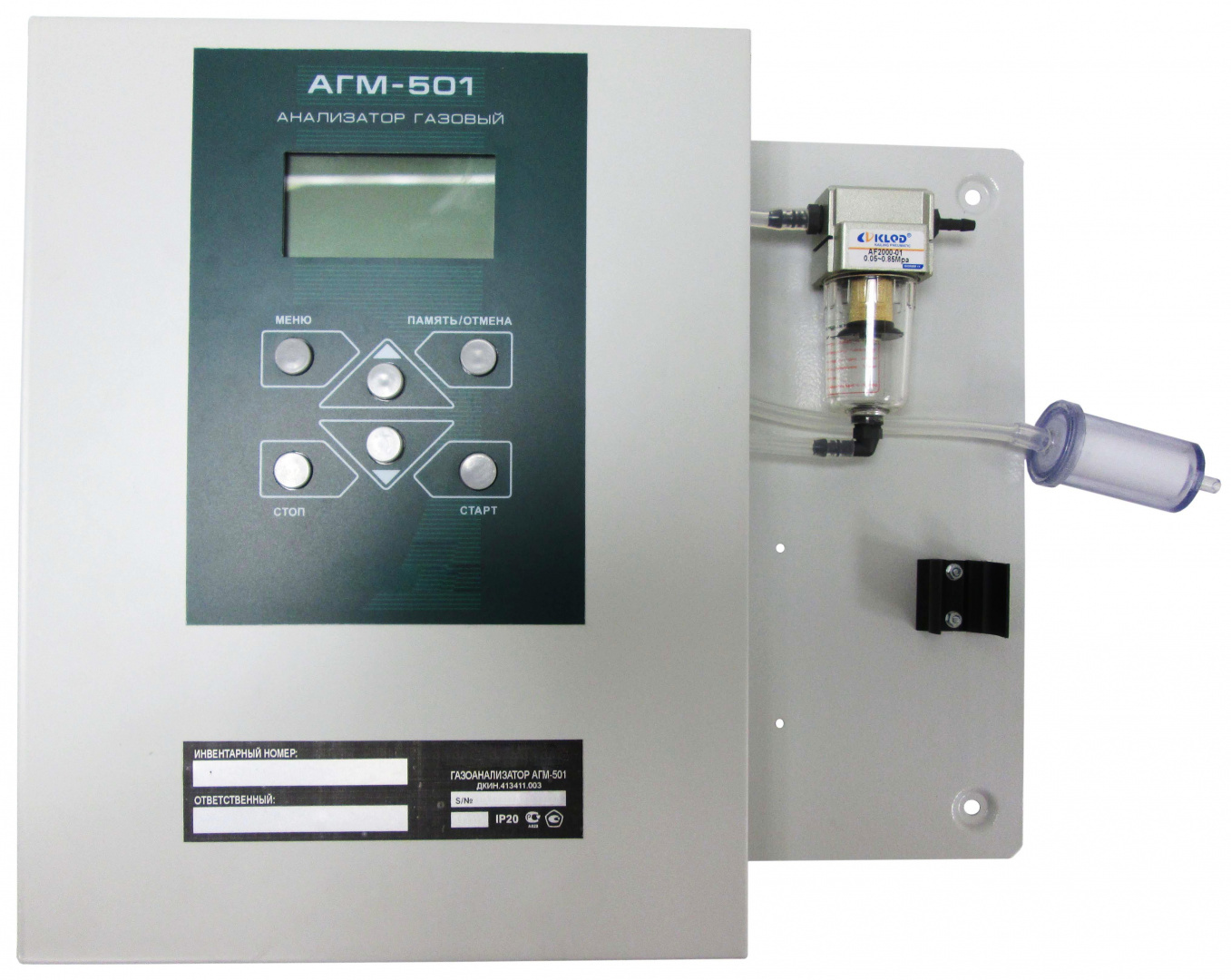

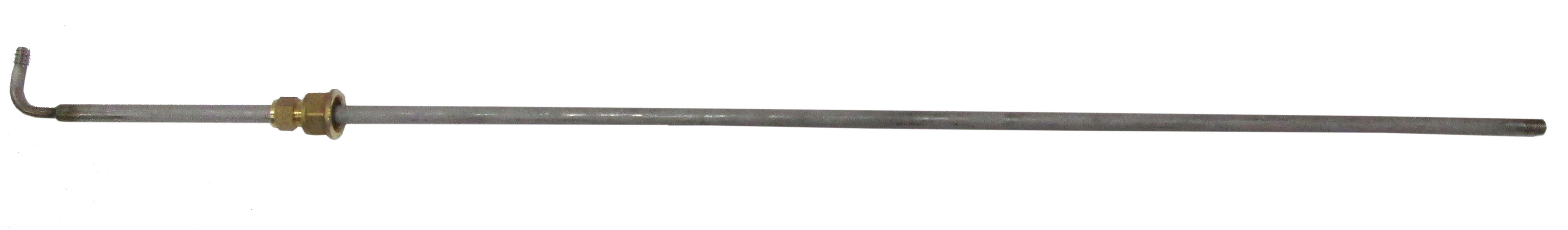

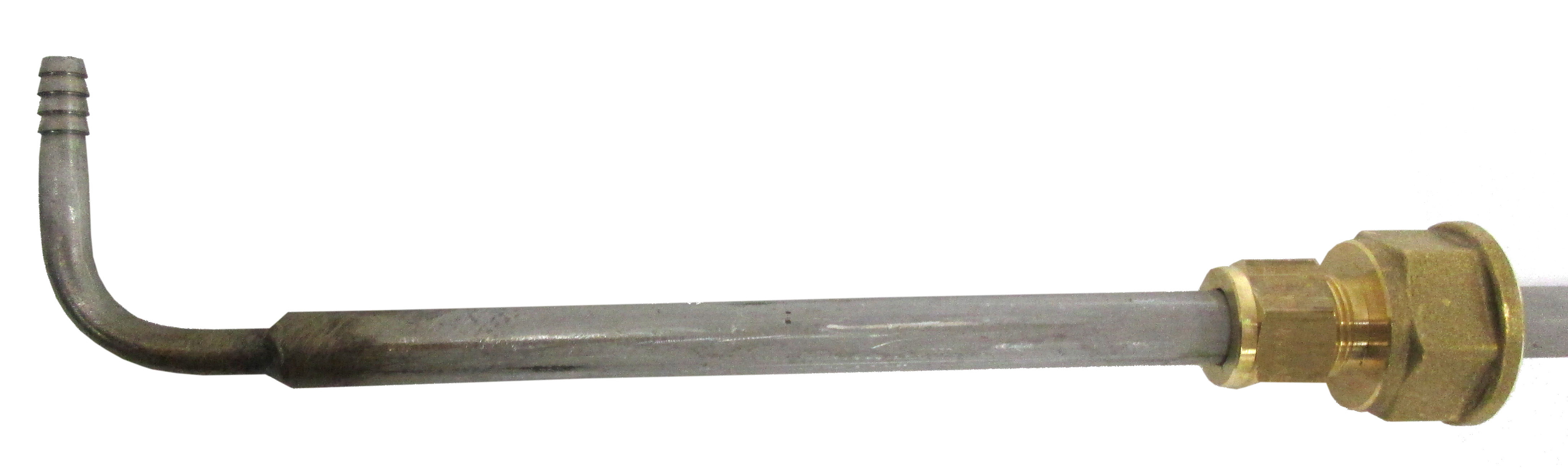

Серийно производимый газоанализатор АГМ-501 (ДКИН.413411.003) является стационарным мультифункциональным прибором. Разработан для автоматического измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), углекислого газа (CO2) и углеводородов в отходящих (дымовых) газах. Применяется для замеров температуры в местах отбора анализируемой пробы и температуры окружающей среды. Кроме того, способен рассчитывать коэффициенты избытка воздуха и потерь тепла. Отбор пробы происходит принудительно.
Устройство не имеет взрывозащиты и должно эксплуатироваться исключительно в невзрывоопасных условиях. Газосигнализатор АГМ-501 ведёт строгий контроль концентрации токсичных и канцерогенных веществ в отходящих газах топливосжигающих установок.
Газоанализатор соответствует техническим условиям ДКИН.413411.003ТУ.
Сферы применения:
- нефтегазовая промышленность;
- металлургия;
- ЖКХ;
- котельные и другие объекты, где задействованы процессы горения.

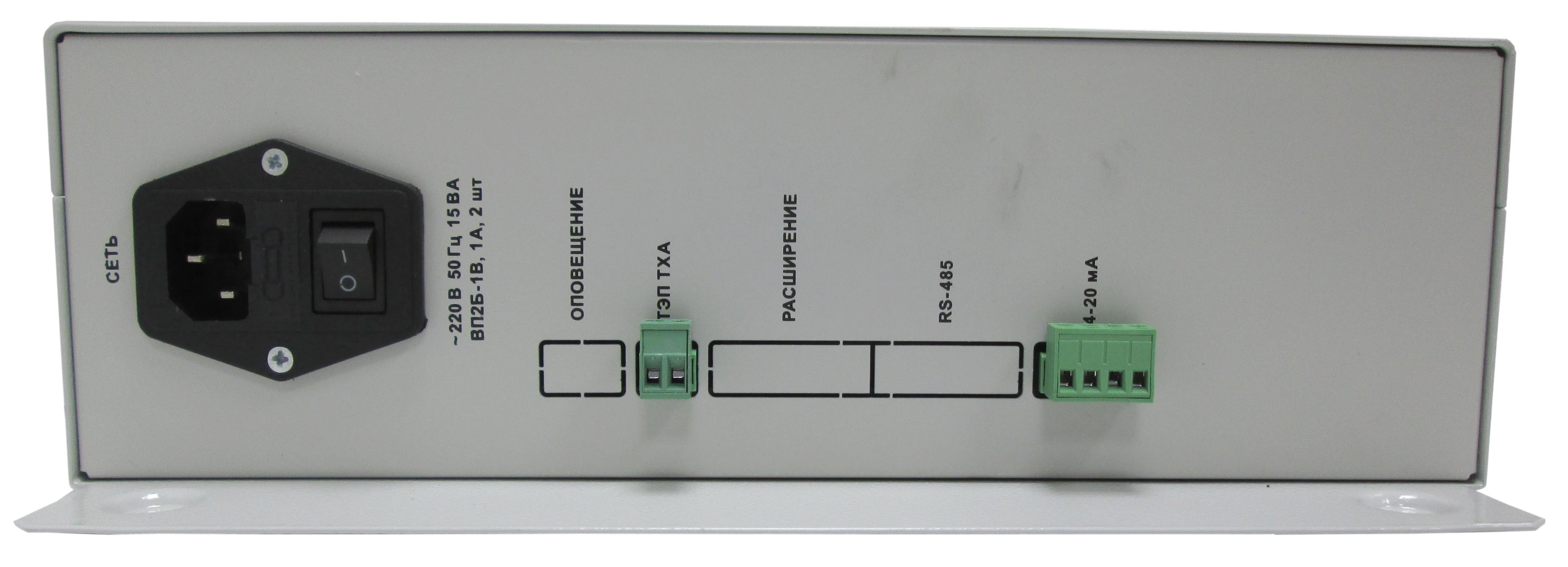

В приборе использованы электрохимические и оптические датчики. Для отображения результатов прибор оснащён цифровым дисплеем с функцией подсветки. Имеется встроенная память для записи показаний. Для продуктивной работы предусмотрены 3 режима отбора пробы (непрерывный, циклический, однократный) с возможностью выбора нужной единицы измерения. Газоанализатор способен работать одновременно в общей сети с другими газоанализаторами. В таких случаях управление осуществляется при помощи ПК. Выпускается в нескольких исполнениях. Их отличие заключается в числе измеряемых веществ и диапазонах измерений.
Внесён в Госреестр СИ РФ. Поставляется с прохождением первичной поверки. Межповерочный интервал – 1 год. Срок службы самого анализатора - 8 лет, сенсоров - 5 лет. Гарантия на прибор - 1 год.
Метрологические характеристики и модификации газоанализатора АГМ-501
| Определяемый компонент, диапазон измерения (ед. млад. разряда) | Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой основной погрешности |
|
| абсолютной | относительной | ||
| Модификация АГМ-501.1 | |||
| Оксид углерода (CO) 0 – 40000 ppm (1) |
0 – 1000 1000 – 40000 |
± 100 – |
– ± 10% |
| Оксид азота (NO)* 0 – 2000 ppm (1) |
0 – 250 250 – 2000 |
± 25 – |
– ± 10% |
| Модификация АГМ-501.2 | |||
| Оксид углерода (CO) 0 – 4000 ppm (1) |
0 – 100 100 – 4000 |
± 10 – |
– ± 10% |
| Оксид азота (NO)* 0 – 500 ppm (1) |
0 –100 100– 500 |
±10 – |
– ± 10% |
| Модификация АГМ-501.3 | |||
| Оксид углерода (CO) 0 – 400 ppm (1) |
0 – 50 50– 400 |
±5 – |
– ± 10% |
| Оксид азота (NO)* 0 –250 ppm (1) |
0 – 50 50 – 250 |
±5 – |
– ± 10% |
| Измеряемые параметры общие для всех модификаций | |||
| Кислород (O2) 0 – 21 % об. д. (0,1) |
0 – 4 4 – 21 |
± 0,2 – |
– ± 5% |
| Диоксид азота (NO2)* 0 – 200 ppm (1) |
0 – 50 50 – 200 |
±5 – |
– ± 10% |
| Диоксид серы (SO2)* 0 –4000 ppm (1) |
0 – 250 250 – 4000 |
±25 – |
– ± 10% |
| Диоксид углерода (CO2)* 0 – 20 % об. д. (0,01) |
0 – 6 6 – 20 |
± 0,3 – |
– ± 5% |
| Оксид углерода (CO)* 0 – 10 % об. д. (0,001) |
0 – 0,4 0,4 – 10 |
± 0,02 – |
– ± 5% |
| Углеводороды СхНу (по C3Н8) 0-10 000 ppm(1) |
0 – 200 200 – 10000 |
±10 – |
– ± 5% |
| Температура газового потока (Tg) от минус 20 до 800 °С (1) |
минус 20 – 300 300 – 800 |
± 3 – |
– ± 1% |
| Температура окружающей среды (Ta) от 0 до 50 °С (1) | 0 – 50 | ± 1 | – |
| Скорость потока* | не нормированы (определение по расчету) | ||
| Диоксид углерода (CO2)** | |||
| Сумма оксидов азота (NOх) | |||
| Коэффициент избытка воздуха (Alfa) | |||
| Коэффициент потерь тепла (Qa) | |||
* - измерительные каналы устанавливаются по отдельному заказу.
** - в случае отсутствия соответствующего канала измерения.
В приборе предусмотрена возможность изменения порога защиты датчиков CO и NO.
Содержание СО2 в отходящих газах
Содержание углекислого газа (СО2) в отходящих газах зависит от доли углерода и водорода в топливе, количества воздуха поступающего на горение и режима сжигания топлива. Газоанализатор АГМ-501 непосредственного измерения СО2 не производит, а вычисляет, исходя из содержания кислорода и угарного газа. Для правильного расчета необходимо чтобы тип топлива, выбранного до начала измерения соответствовал сжигаемому топливу, и не было разбавления продуктов сгорания воздухом. Если характеристики сжигаемого топлива отличаются от стандартных или сжигается смесь из нескольких топлив, необходимо изменить характеристики выбранного топлива.
Стандартные типы топлива, используемые в газоанализаторе АГМ-501:
- природный газ;
- сжиженный газ;
- нефтепромысловый газ;
- коксовый газ;
- сланцевый газ;
- доменный газ;
- дизельное топливо;
- мазут;
- антрацит;
- каменный уголь;
- дрова сухие;
- торф.
Выбор типа сжигаемого топлива необходим для правильного расчета величин CO2 и коэффициентов потерь, и на остальные величины влияния не оказывает.
Избыток воздуха
Отношение действительного количества воздуха к теоретически необходимому называют избытком воздуха. Избыток воздуха должен быть минимальным, но при этом должно обеспечиваться полное сгорание топлива.
Расчет избытка воздуха начинается в случае, если величина О2 меньше 20%. Если расчёт избытка воздуха не ведётся, тогда на дисплей вместо значения выводится “---“.
Теплопотери при сгорании
При сжигании топлива в энергосистемах существует потери с отходящими газами, возникающие из-за разницы между температурой смеси топлива с воздухом, поступающей на горение и температурой отходящих газов. Чем больше избыток воздуха, и, следовательно, объём отходящих дымовых газов и чем выше температура отходящих газов, тем выше потери тепла.
