Серийно производимые стационарные газоанализаторы Агат-Д (серия ИГС-98) (выносные датчики) используются для осуществления автоматического контроля содержания двуокиси азота (NO2) в воздухе рабочей зоны. В случае превышения предельно допустимых концентраций (ПДК) выдает токовый сигнал (4-20) на пульт (вторичный контроллер).

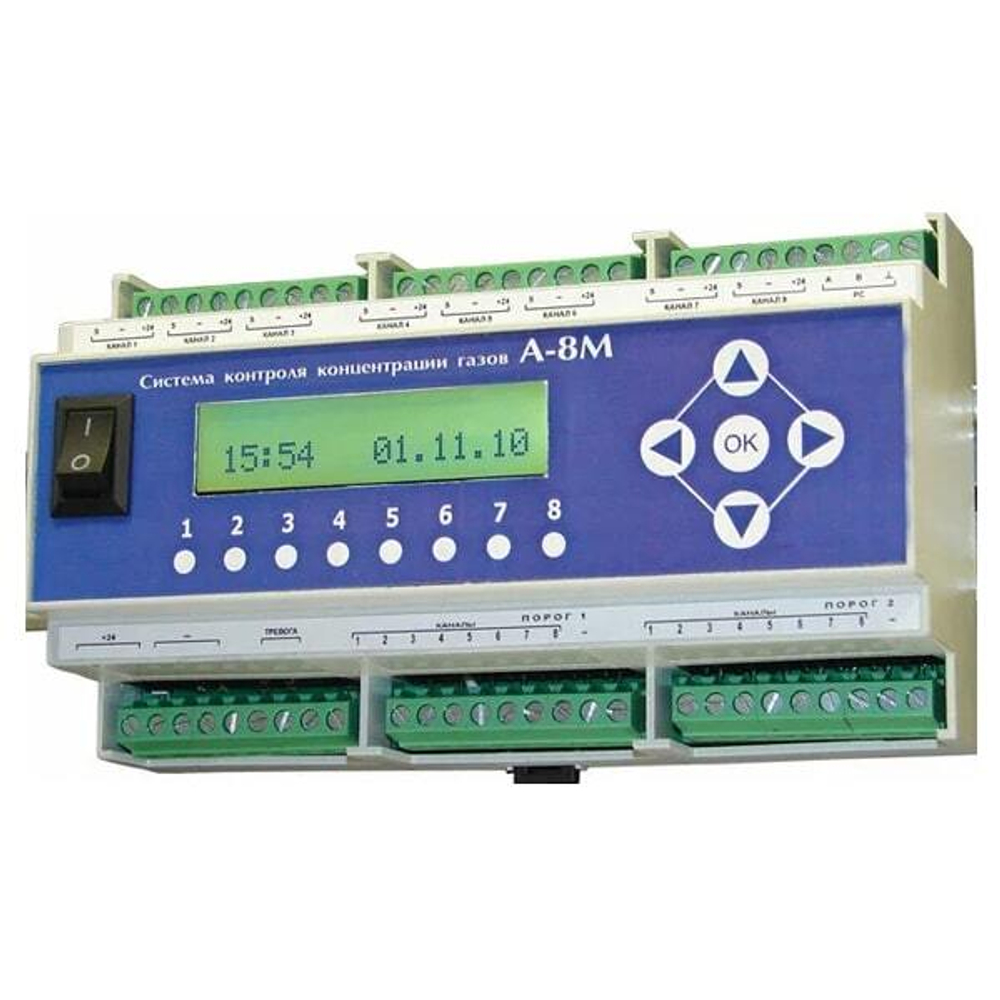

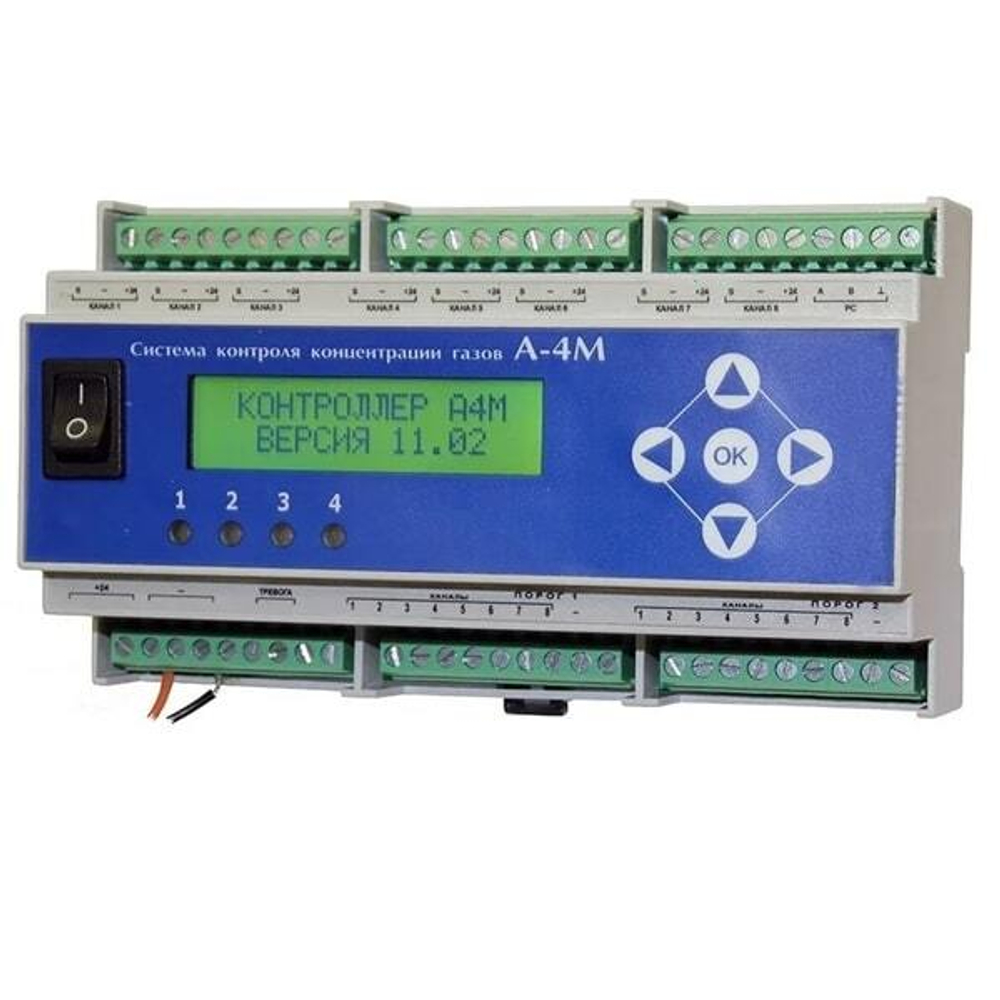

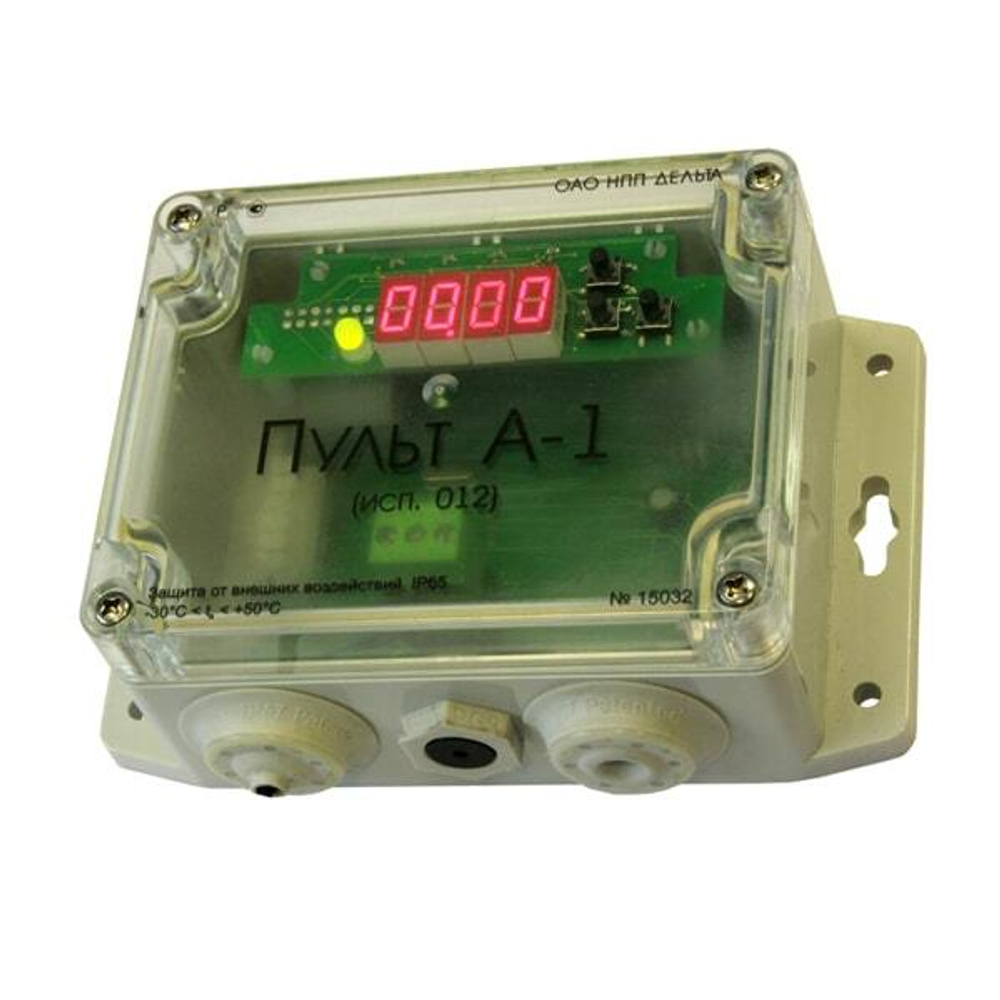

Стационарные газоанализаторы серии Агат-Д комплектуются из датчиков исполнения 009, 010, 014, 021 и могут сформировать газоаналитическую систему в комплекте с пультами контроллеров А-1, А-4М, А-8М.
Во взрывозащищенных выносных газовых датчиках Агат-Д установлены электрохимические сенсоры. Все модели датчиков снабжены взрывозащитой типа 1ExibdIIСT4Gb. Степень защиты оболочки корпуса изделия у выносных датчиков IP65. Токовые выходы: (4-20 мА). Исполнение 009 имеет на лицевой панели датчика цифровое табло для отображения показаний концентрации загазованности.
Область применения стационарных газоаналитических систем с выносным датчиком Агат-Д:
- в производственных помещениях с возможностью утечки или образования загазованности диоксида азота (NO2);
- на химических предприятиях;
- при производстве кислот;
- склады ГСМ и ракетного топлива;
- при производстве взрывчатых веществ;
Агат-Д сертифицирован в государственном реестре СИ под № 77044-19. НПП “ГазоАналит” поставляет датчики газоанализаторы Агат-Д с прохождением процедуры первичной поверки и занесением результатов в онлайн реестр ФГИС «Аршин». Межповерочный интервал (периодичность поверки) составляет 1 год.
Специалисты компании ООО «НПП «ГазоАналит» имеют огромный опыт проектирования, подбора и комплектации газоаналитического оборудования. Обратитесь к нам за консультацией, и мы поможем Вам с подбором необходимого оборудования.

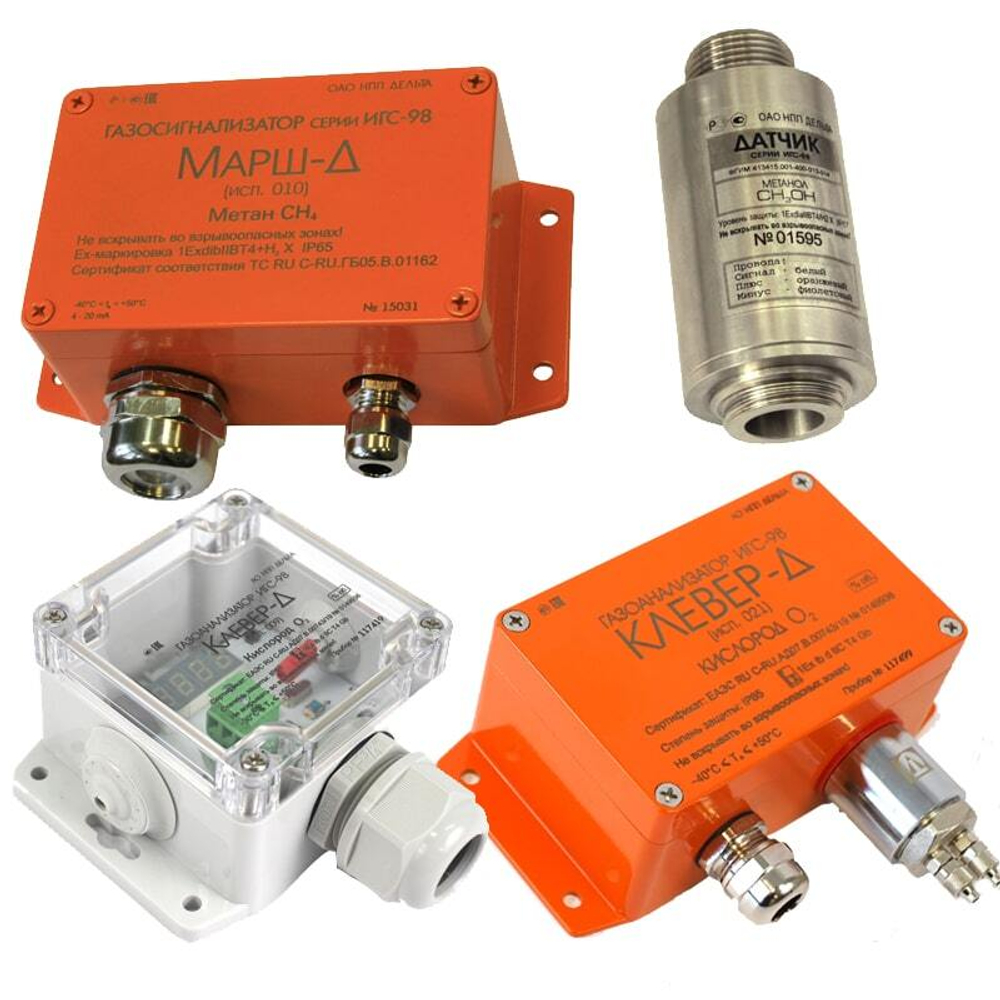

Модификации выносного датчика АГАТ-Д серии ИГС-98
| Наименование | Внешний вид |
|

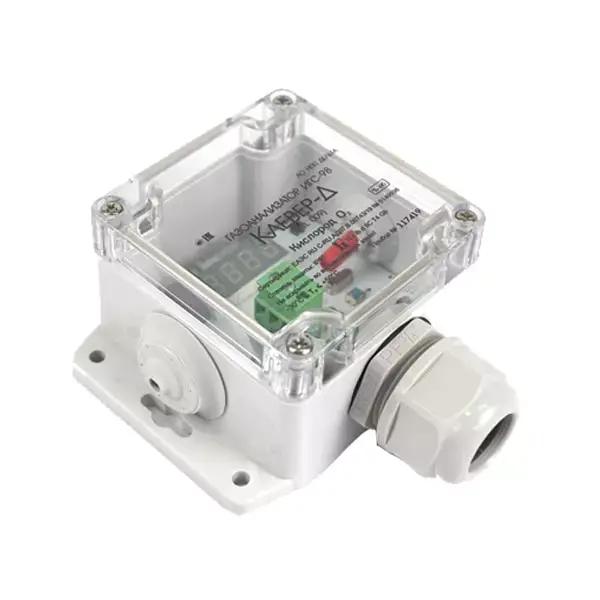

Агат-Д в пластиковом корпусе, исполнение 009
Датчик газа выполнен в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются фланцы для крепления на стену.
|
|
|

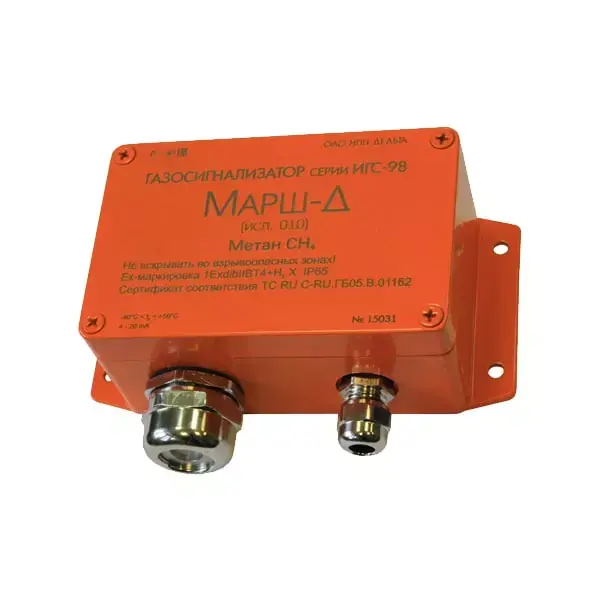

Агат-Д в алюминиевом корпусе, исполнение 010
Датчик выполнен в металлическом корпусе из алюминиевого сплава. На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата. Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.
|
|
|

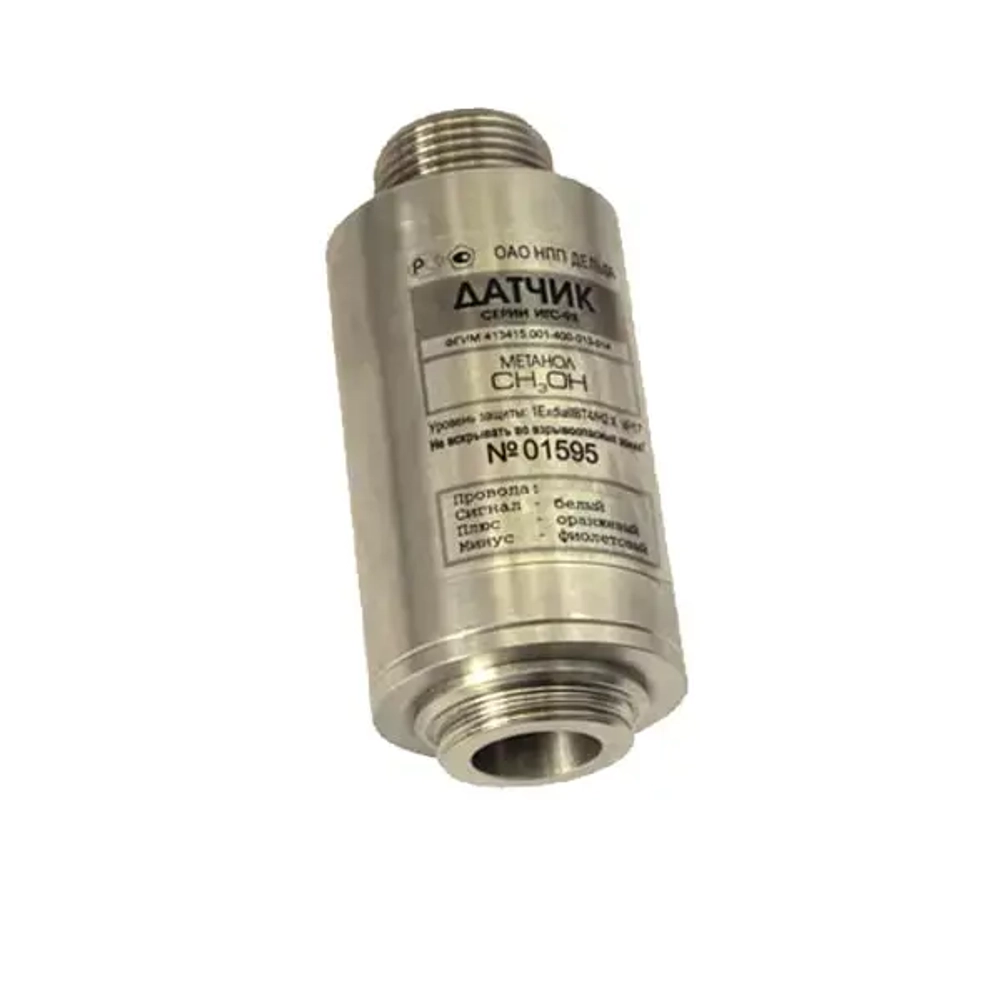

Агат-Д в металлическом корпусе, исполнение 014
Датчик конструктивно выполнен из стального нержавеющего цилиндра и может крепится к стене при помощи специального кронштейна, или при помощи соединительной резьбы вкручиваться в коммутационные модули КМ-002 и КМ-006 (коммутационный модули не входят в комплект поставки датчиков). Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Внутри датчика размещены чувствительный элемент и измерительная схема.
Поставляется в комплекте с кабелем МКШ длиной 1,8 м (кабель герметично впаян в цилиндр датчика).
|
|
|

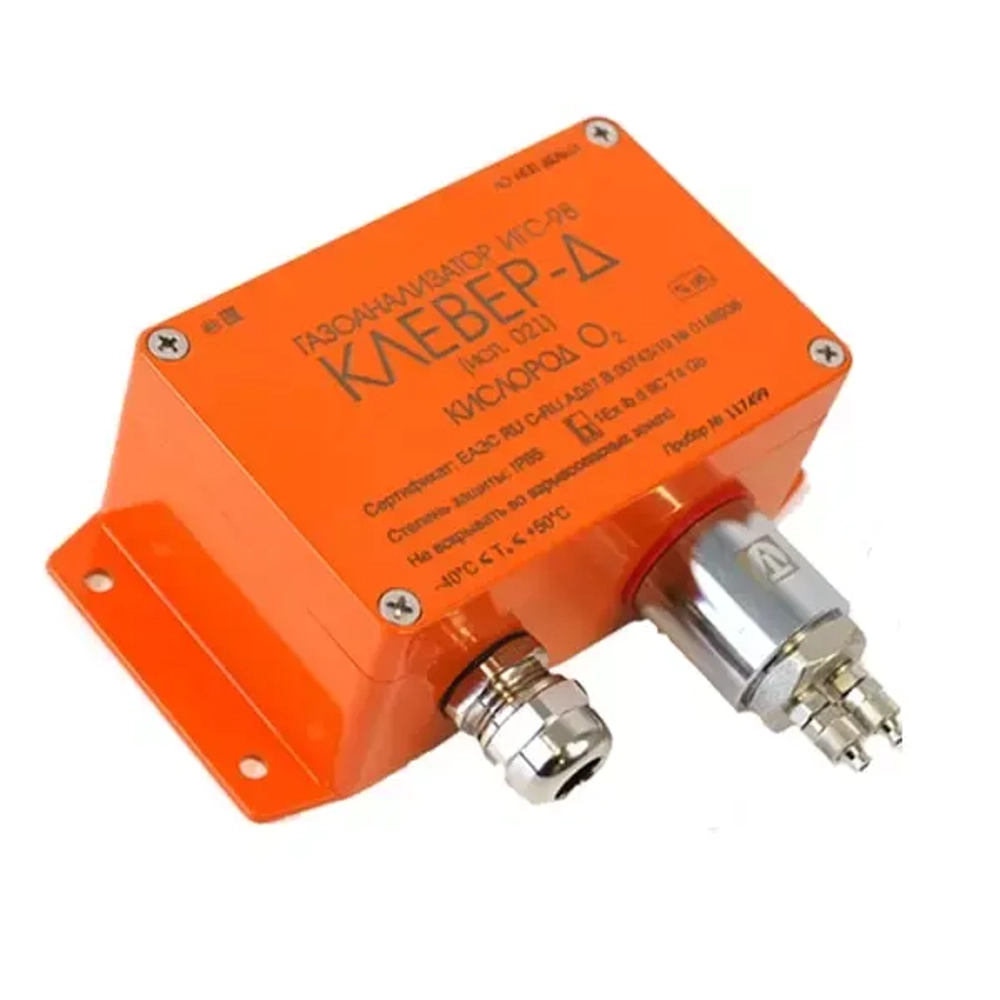

Агат-Д в алюминиевом корпусе, технологическое исполнение 021
Конструктивно датчик газа выполнен в оранжевом корпусе из алюминия. На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата. Под крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала. Для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги.
|
|
