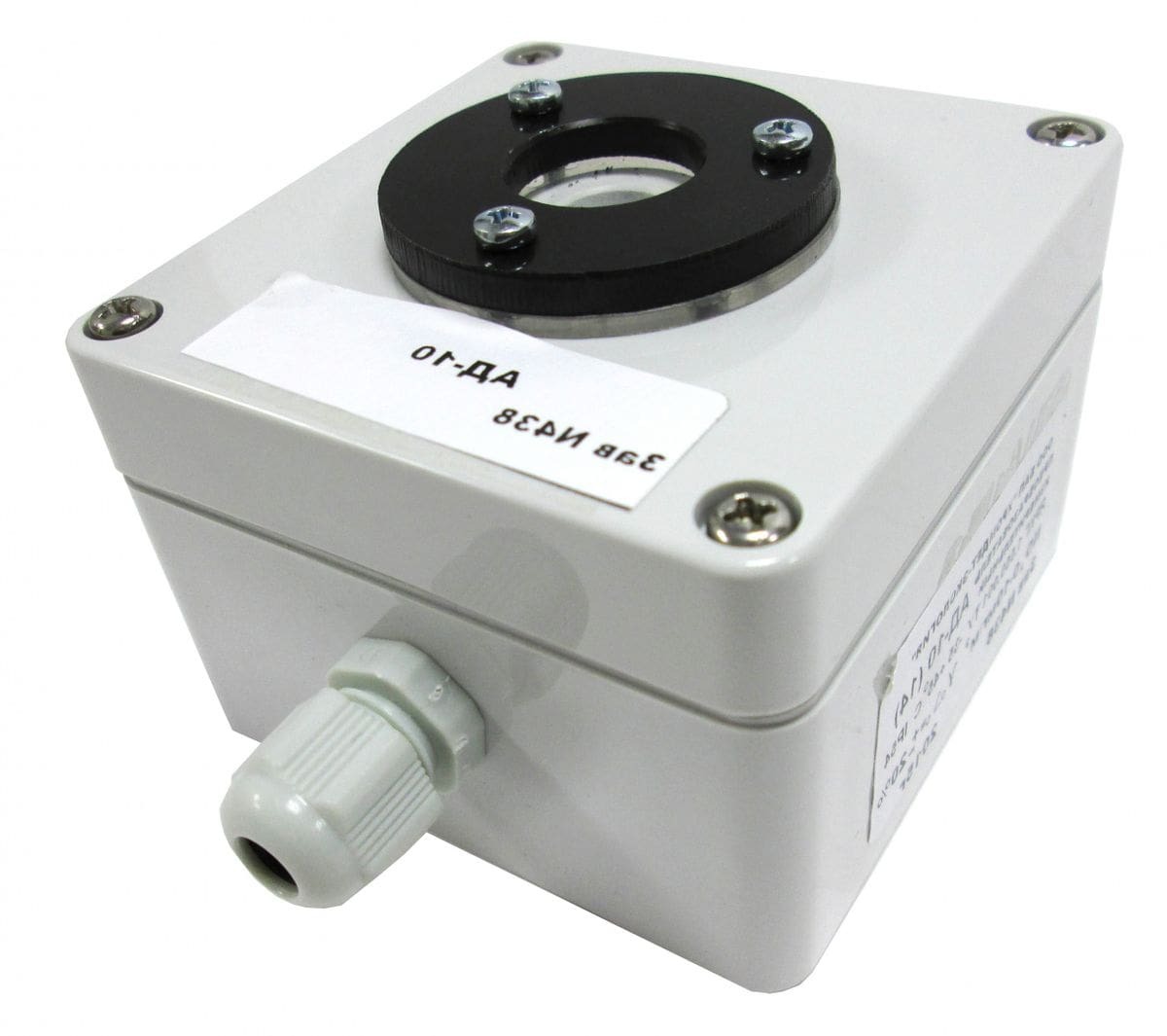

АД-10 преобразователь измерительный (датчик) диоксида азота электрохимический для ЭССА-NO2

Серийно производимый электрохимический измерительный преобразователь (ИП) АД-10, имеющий чертёжный номер ЯРКГ.2.840.001-12, предназначен для преобразования массовой концентрации содержания диоксида азота в величину электрического сигнала постоянного тока, прямо пропорциональную содержанию NO₂ в воздухе исследуемой территории рабочей области.

Завод-изготовитель гарантирует соответствие измерительных преобразователей двуокиси азота серии АД-10 требованиям ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 при полном соблюдении конечным пользователем условий транспортирования, хранения и рабочей эксплуатации.

Допускается проведение государственной поверки отдельных измерительных преобразователей диоксида азота АД10 (согласно методики поверки) из состава стационарных газоанализаторов ЭССА-NО2, внесённых в Государственный реестр средств измерений РФ.

Электрохимический выносной преобразователь АД-10 является измерительным элементом стационарного газоанализатора диоксида азота ЭССА-NO2/N (исп. БС/(Н)/(Р)).

Область применения

Измерительный преобразователь (датчик) оксида азота (IV) АД-10 используется при замене электрохимического блока датчика на NO₂ в следующих случаях:
- горит светодиод «НС» канала бурого газа NO₂ на блоке сигнализации (БС);
- при градуировке измеряемого канала диоксида азота газоанализатора не выставляются требуемые значения выходного аналогового сигнала (4 - 20) мА.

Принцип действия

В принципе работы АД-10 лежит электрохимический метод детектирования (определения), основанный на реакции бурого газа NO2 со специальным электролитом, протекающей в электрохимическом датчике NO2-A1.

Выносной измерительный преобразователь вырабатывает электрический сигнал, прямо пропорциональный содержанию NO2 в воздухе исследуемой рабочей среды. Сформированный сигнал передаётся по экранированному двужильному кабелю на вторичный блок сигнализации.

Габариты и установочные размеры

1 - винты крепления съёмной крышки; 2 - съёмная крышка; 3 - монтажная плата; 4 - клеммник для подключения измерительного кабеля; 5 - резистор установки «нуля»; 6 - резистор установки чувствительности; 7 - монтажные отверстия (диаметр 4,5 мм); 8 - электрохимический сенсор NO2-A1 (Alphasense).

Измерительный преобразователь устанавливается на заземлённых либо изолированных от земли конструкциях, не находящихся под напряжением.

Рабочее положение АД-10 - любое. Измерительный преобразователь предназначен для настенного монтажа. С этой целью на задней стенке корпуса размещены четыре отверстия под крепление.
